マックスファクトリー figma戦車 Ⅳ号戦車D型のラジコン化改造についてまとめておきます。

基本的に、figma戦車は電池を入れてスイッチを押せば前後には動きます。

開梱直後の走行テストです、ラジコン化の前だとこんな感じです。


但し、動き出したら直進または後進をし続けます。
そんなの面白く無いですよねー やっぱり左右に動かしたりしたいですねー 信地旋回とか・・・

OLY02359_R

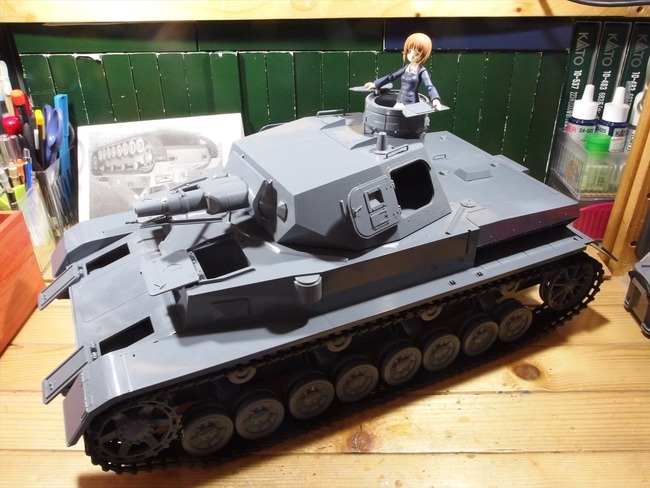

未塗装状態です。

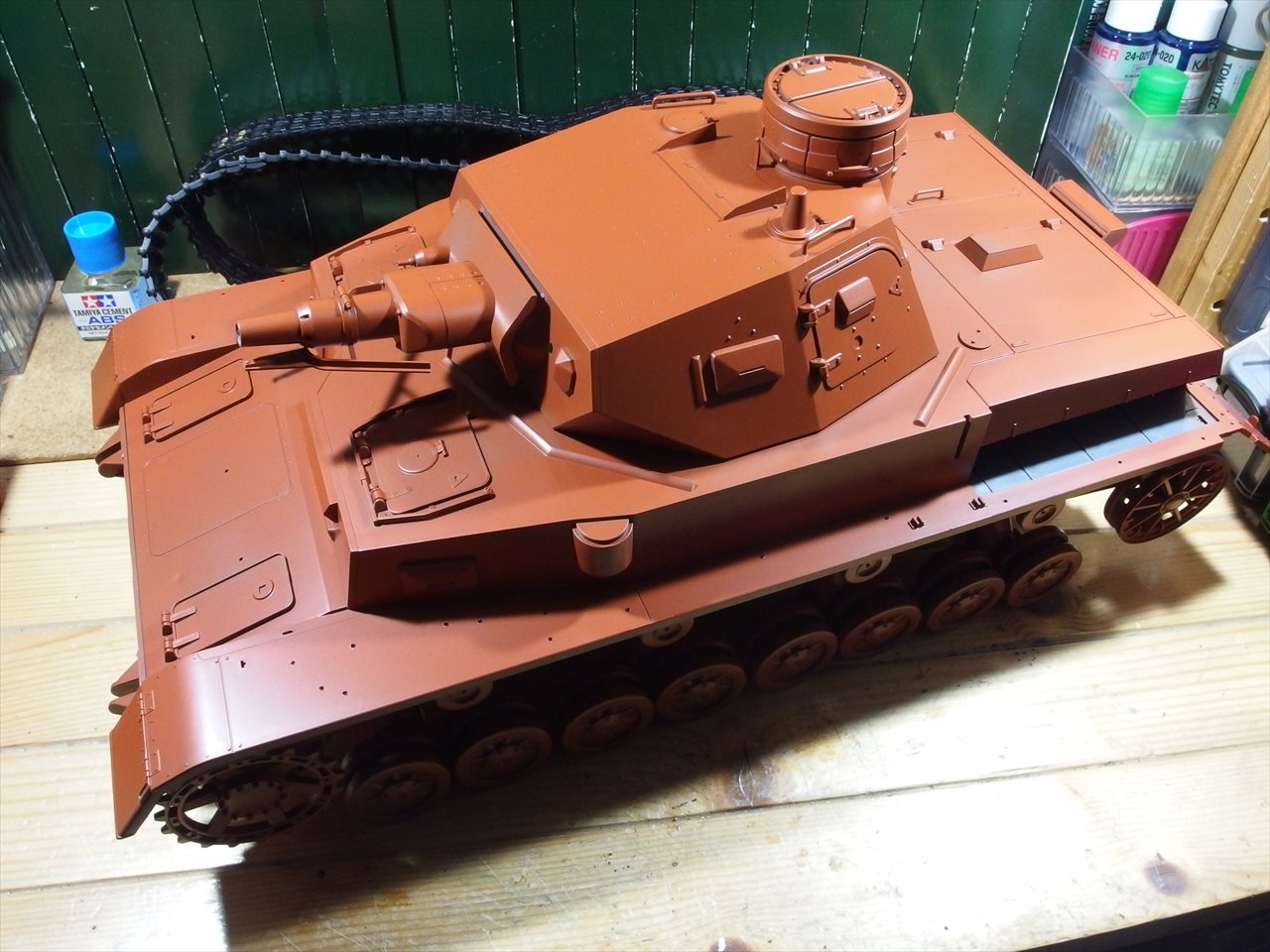

私は一応塗装も行いました、一層目ABS用プライマー、その上に赤サフをスプレー塗布

OLY12555_R
こういう赤いのも面白いですけどねー

OLY22567_R

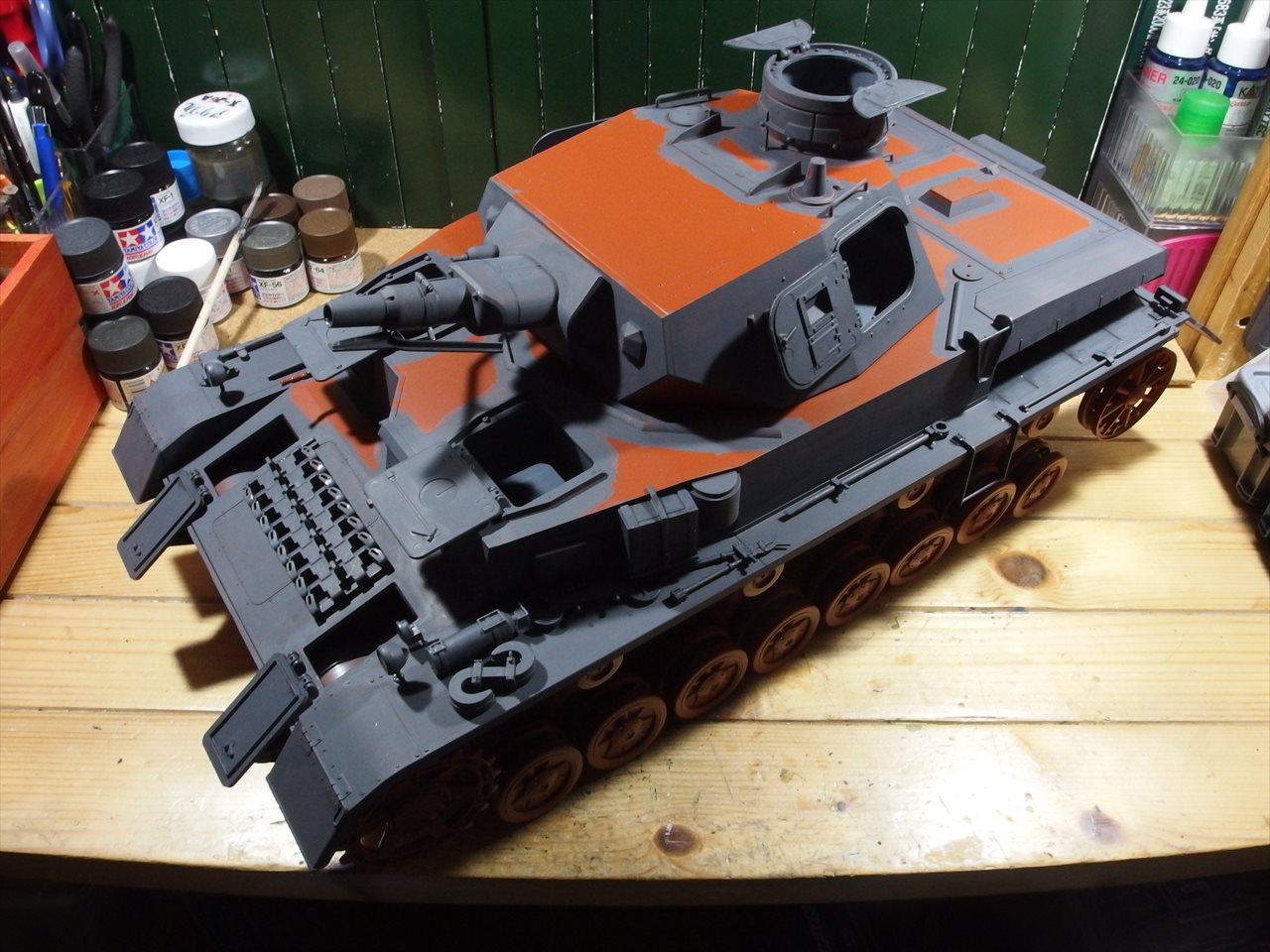

細部を予め筆塗りで どうしてもスプレーだと塗れない部分が出ますので、予め筆塗りで

OLY32595_R

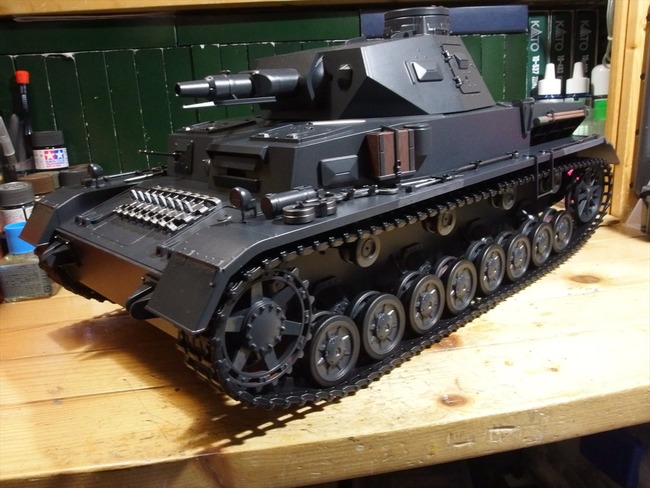

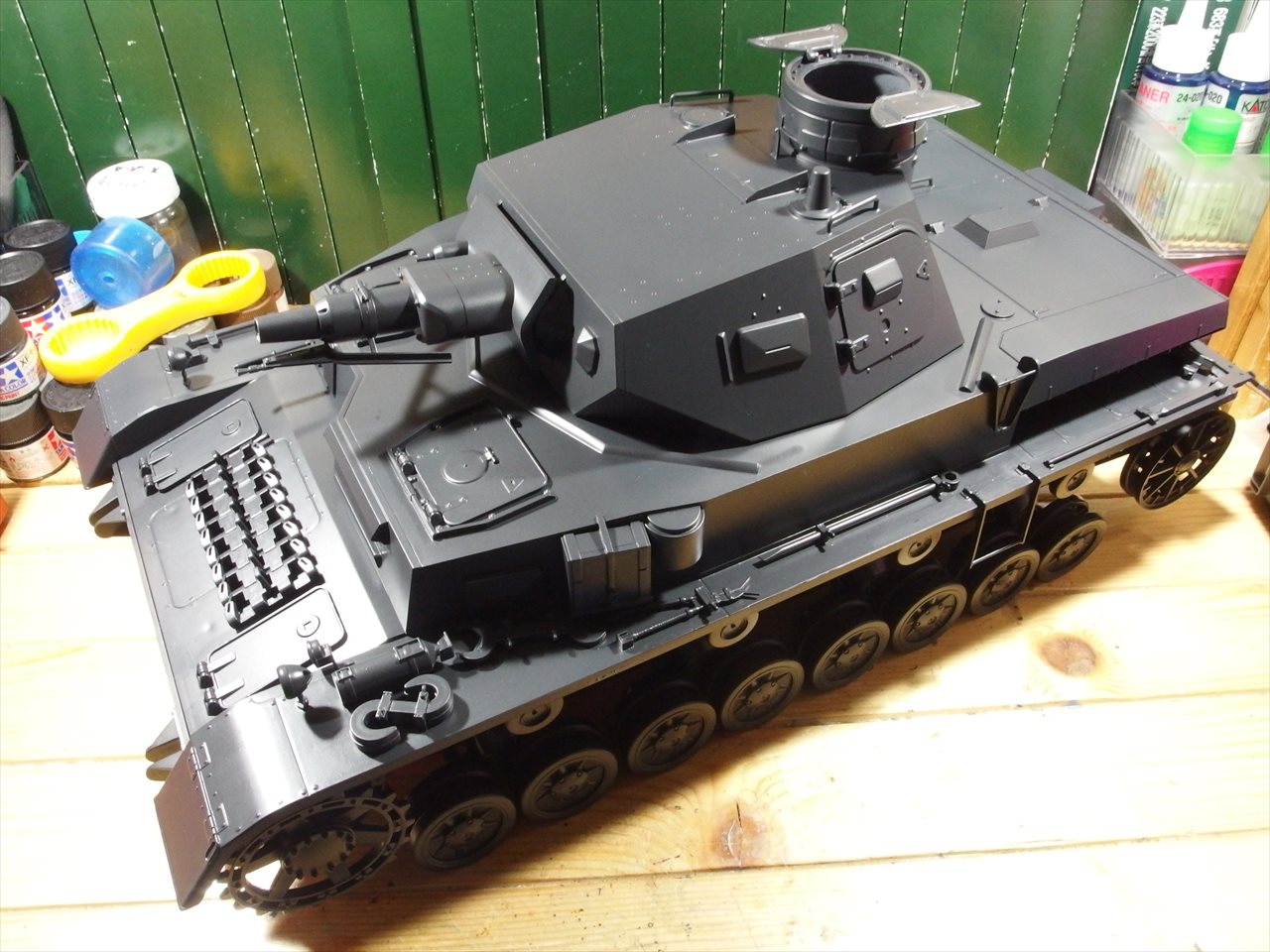

ジャーマングレーでスプレー 3缶使用しました・・・

OLY32626_R
付属品関係への色塗り

OLY82713_R

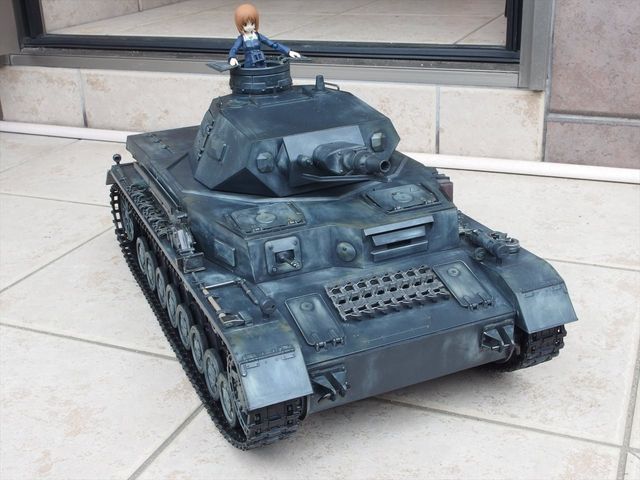

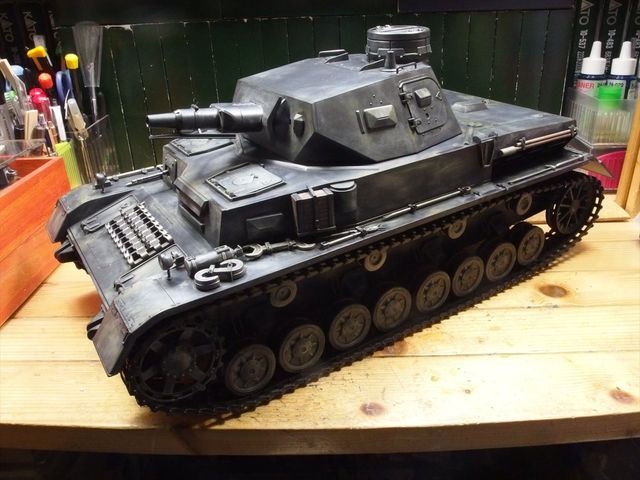

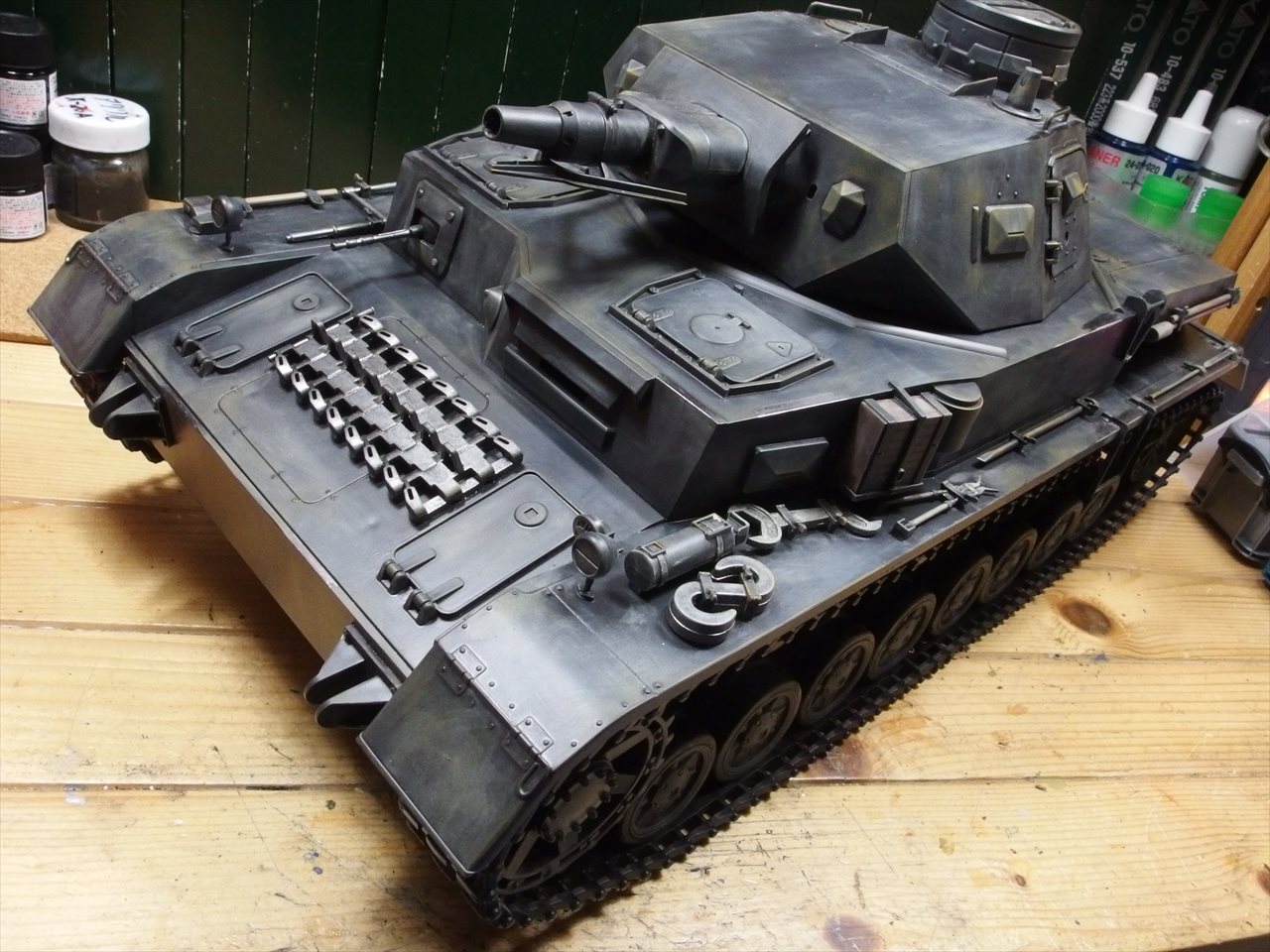

ウェザリングを実施

OLY32782_R

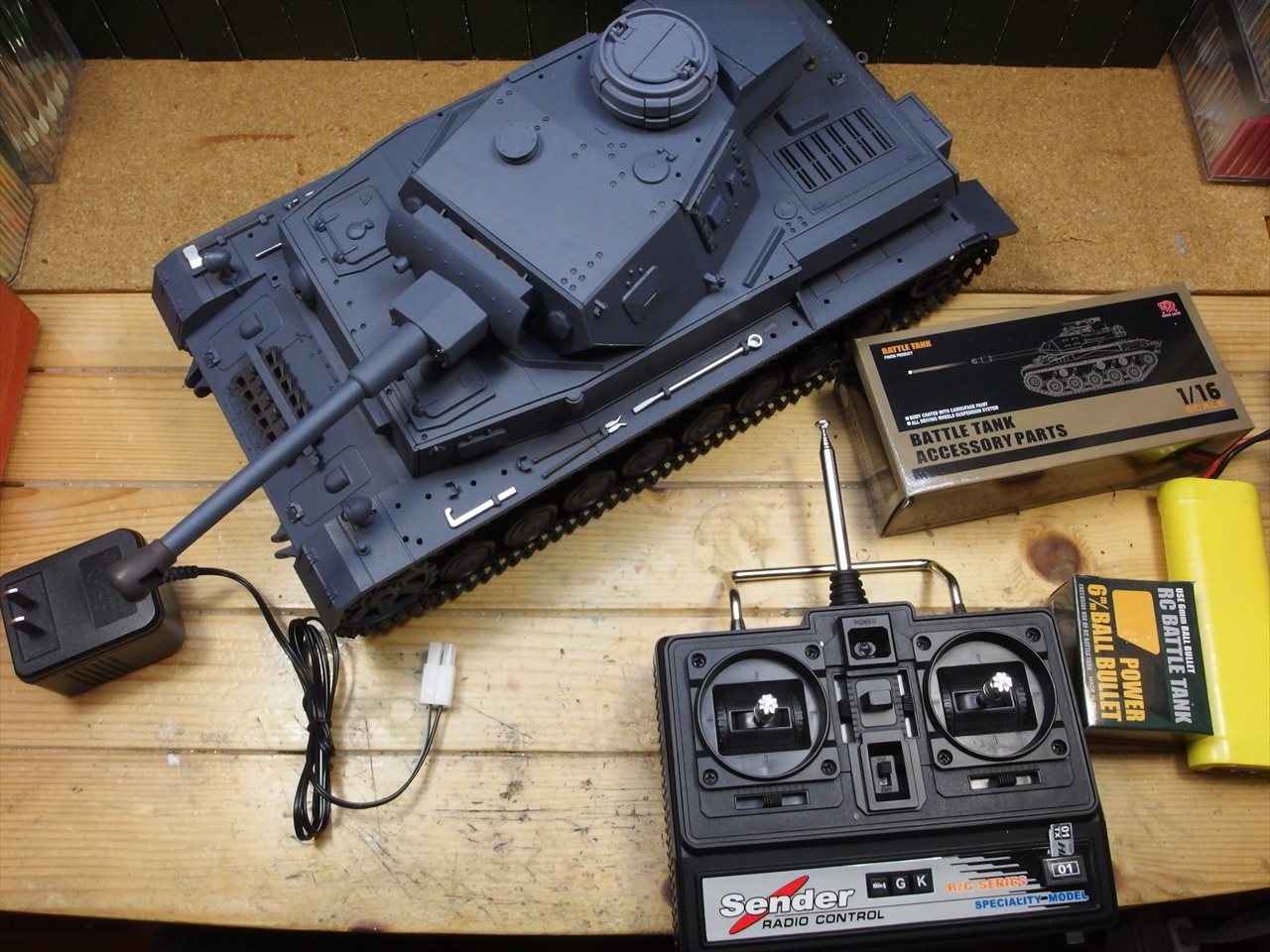

さて、ラジコン化に使用するユニットですが、私はヘンロン製1/16サイズ戦車を購入し、こちらの部品
を移植する形で行いました。
昨年はAM対応のプロポ品が販売されていましたので10K程度の支出でした。
タミヤ製のフルオペ戦車用も検討しましたが・・・かなり高いので断念しました。
ヘンロン戦車については、別の項目で確認して下さい。こちらは流石に中華製ですのでいろいろと・・・

OLY32808_R

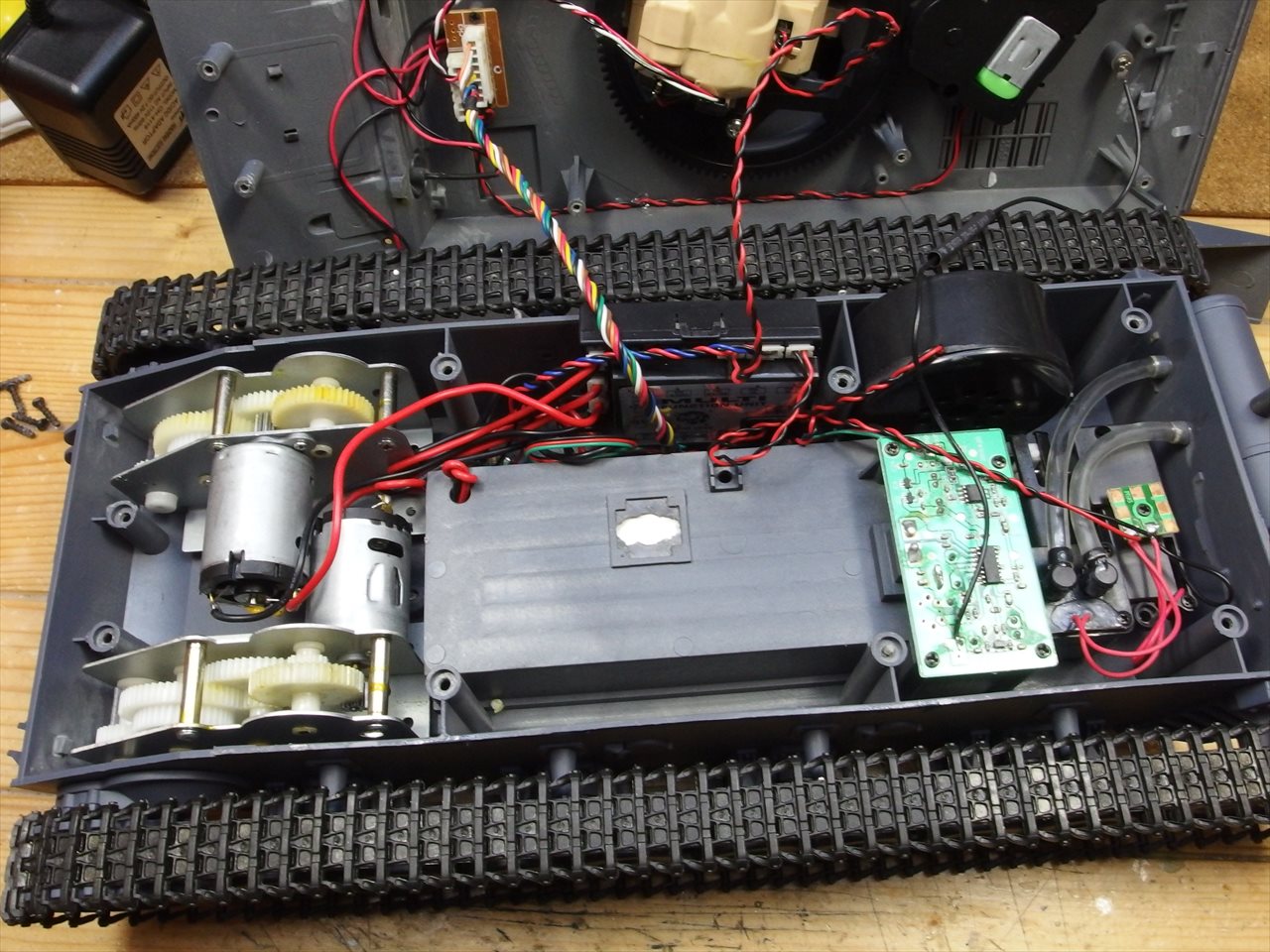

ヘンロン戦車の内部です。こちらの駆動用ギア関係以外を使用します。

OLY32809_R
砲塔側

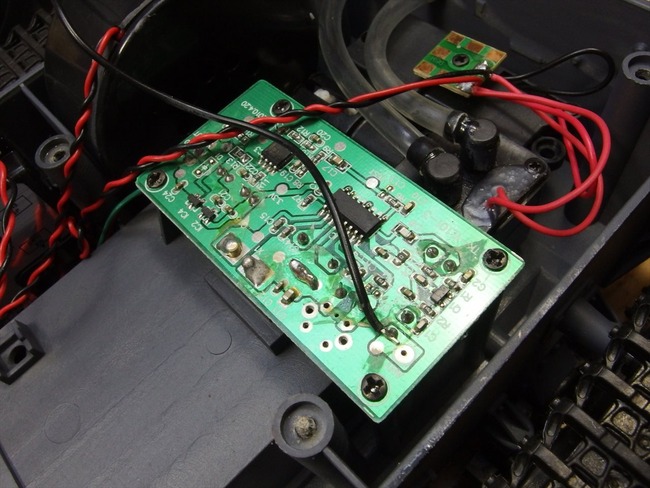

制御ユニット


受信機

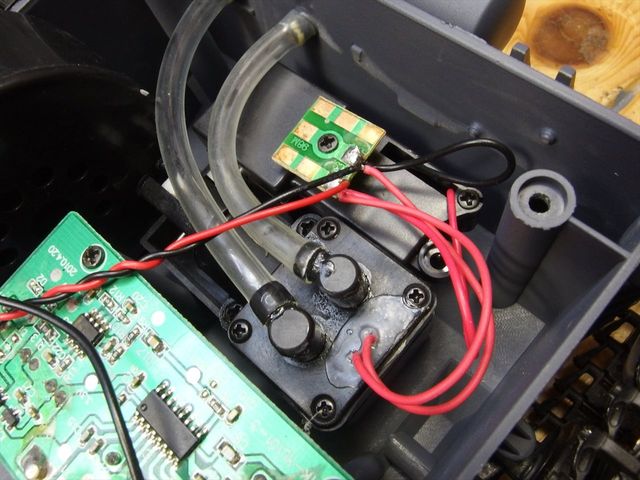

排煙装置(結局使用していません)


スピーカー 起動時やエンジン音が流ます

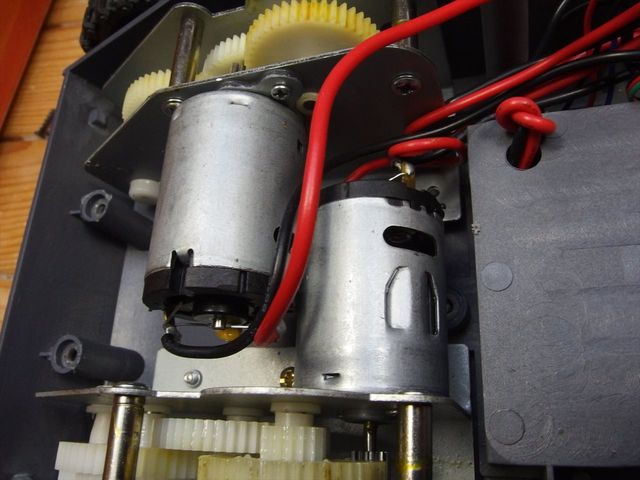

ギアとモーターはfigma戦車側に付いているものを使用しましたので、こちらはこのままです。


ヘッドライト関係


砲塔旋回ユニットとBB弾発射ユニット 砲塔旋回は全周回頭は軸ブレでもう少し検討が必要です。
BB弾は止めて、発射光が見えるユニットに交換しました。

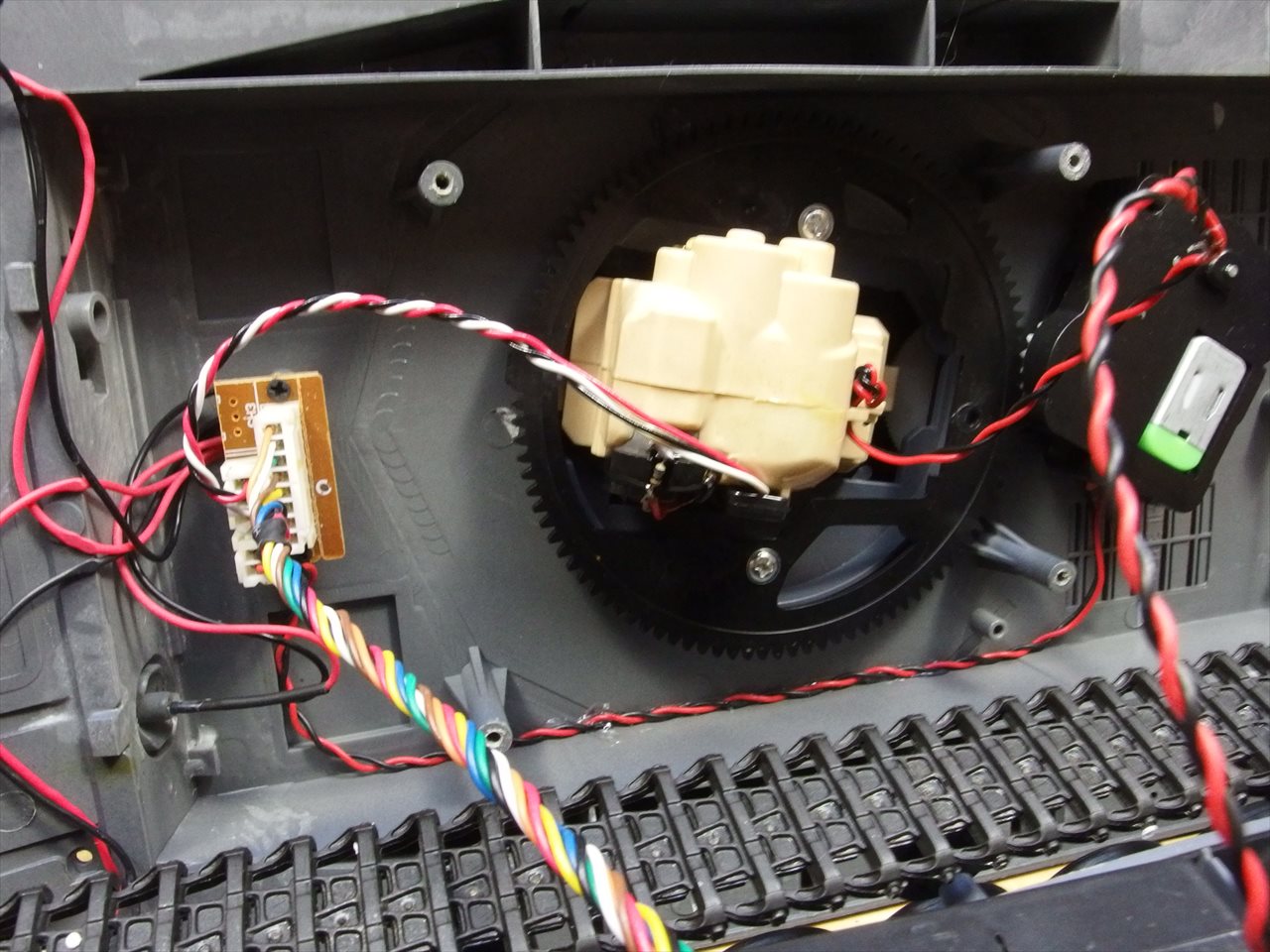

砲塔の旋回用ユニット これがなかなかセンター出しが・・・

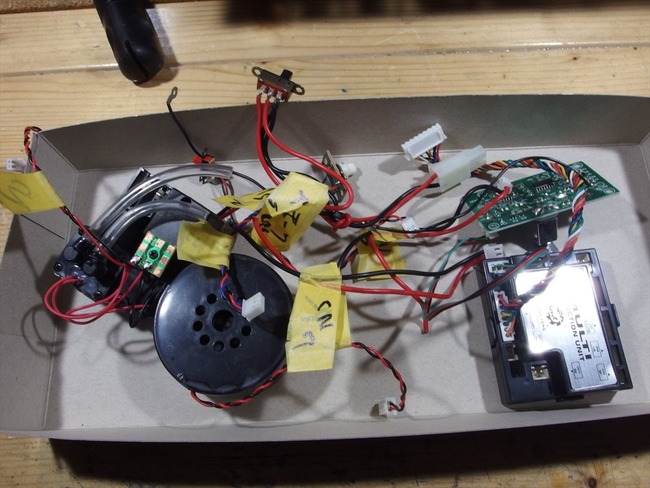

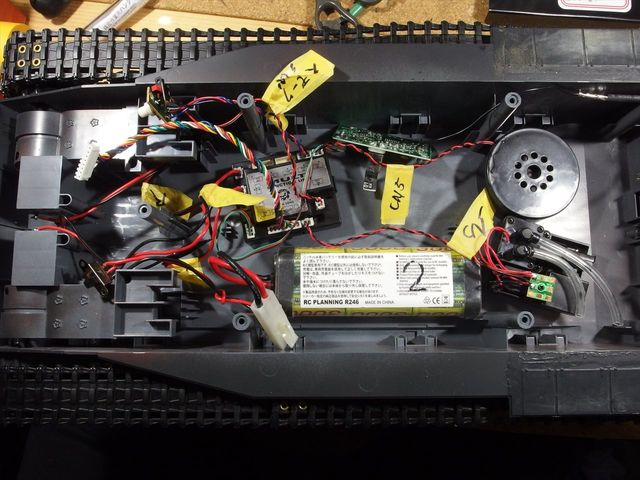

配線関係が分かるようにマーキングして取り外します。


figma戦車側へ移植


砲塔の旋回ユニットを取り付けました180度くらいまではスムーズに回りますが・・・検討中です


以上でRC化完了です。
配線とか注意して下さいね、私もうっかり反対に結線したりして・・・
キチンと確認しながらすれば問題ないんですけどねー

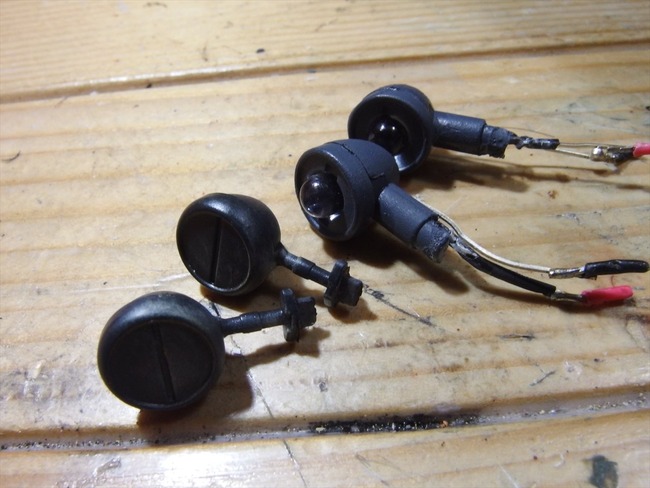

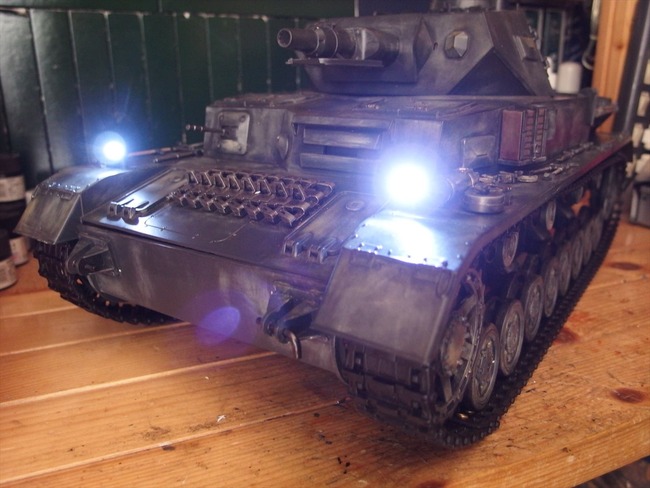

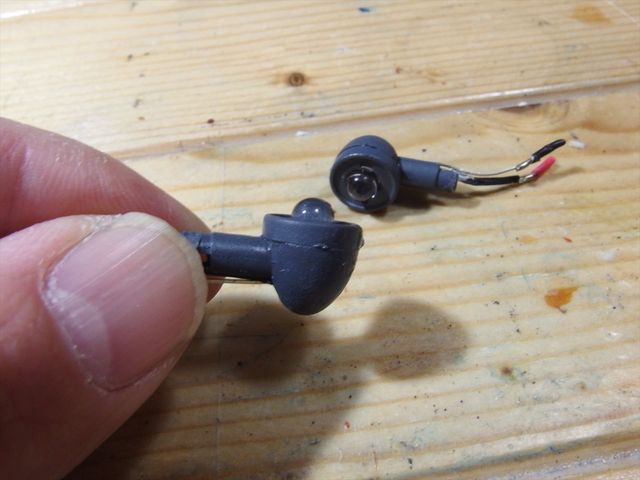

ヘンロン戦車のヘッドライトを交換して取り付けます。

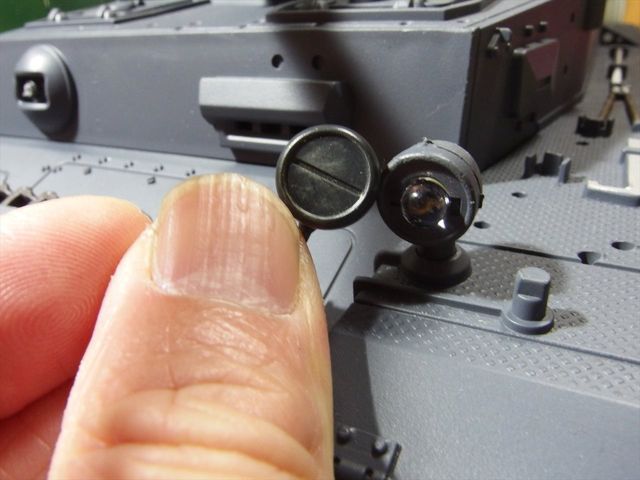

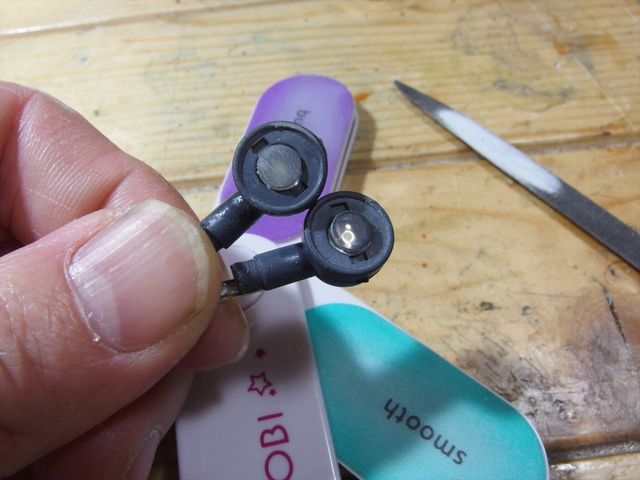

ヘンロン戦車のライトですが砲弾型のLEDですので、玉が飛び出ていますので、ヤスって平らに
注意としてLEDまで削らないこと、樹脂部分のみにしましょう!

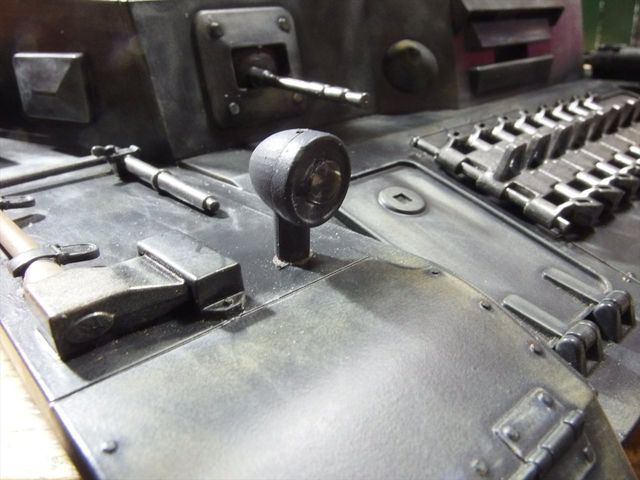

ボッシュライトの特徴のカバーも作りました。
以上で、ラジコン化の改造としては完了です。
個々の工程についての注意点は、過去の記事を参考にしてください。

動画ではこんな感じになります。

机上でのテストです。試行錯誤をしていました。


キチンと走らせることが出来ました。砲塔の旋回については、現在も検討しています。
部品を入手しましたが、手をいれる時間が無い!(T_T)


上記の走行テストの後に閃光ユニットを購入しましたので、別の動画になります。

どうでしょうか、走ると楽しいですねー
案外簡単に走行させることは可能です。
