テープLEDを使ってのライトユニット作成を行います。

OLY00037_R
 テープLEDです Amazonで5m300灯付きが数百円で手に入ります。【Amazonは値段の変動が
激しいから、一番最初に買った時はワンコイン位だったと思うので、それが更に安いから】



 実際に購入しているのは、上のバナー品です。右側の方は最近カバー付きでしたが、左はカバー
なしでしたねー マーケットプレイス扱いなので、いろいろな仕様が混在しているのがちょっととは
思いますが、この価格ですからねー 我慢します。
OLY00038_R
 基本的に一ユニット5cm単位で使用するものですが、この長さで使えるものばかりという訳には
行きませんので
OLY00039_R

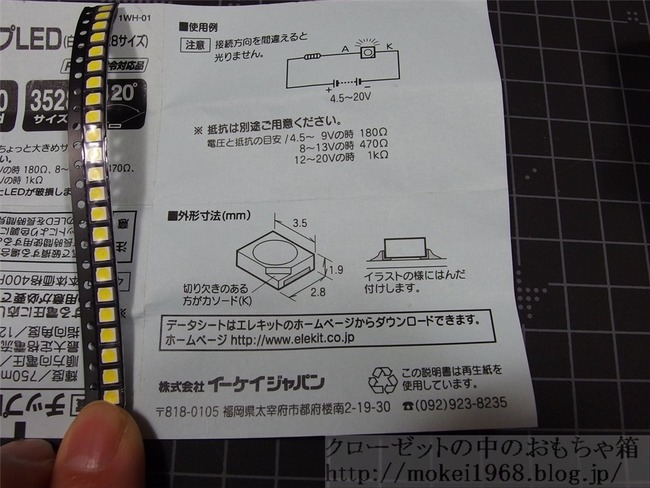

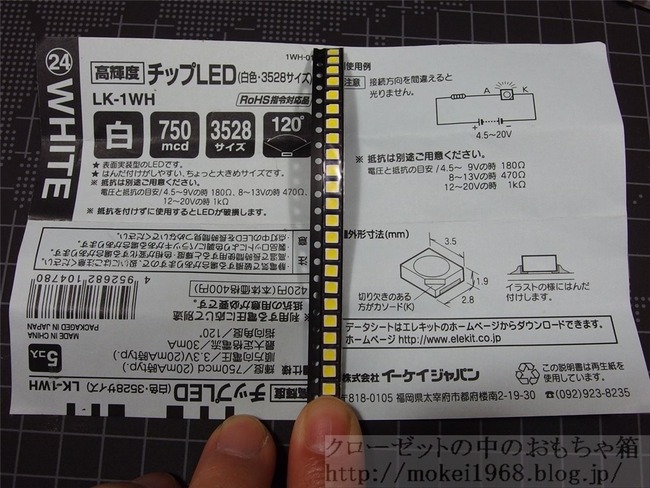

 参考にチップLEDではこういう物です。 チップLEDだけを買おうと思うと結構大量に買うか、小分け
のモノで割高を承知で買うか?という話になります。
このシートの製品なんて チップLED5個が400円税別ですから(写真のチップLEDは別で購入品)
テープLED5m300灯 がLED300個付いて0.2~0.3Kと考えればどれだけ安いか!
OLY00040_R
 初めての方は説明書の部分を確認して下さい。
LEDは極性があります、豆電球や麦球は無かったですけどねーって、若い人は知らないよね
LEDは単体では使用出来ません、抵抗が必要です。
使用する電源の電圧に応じて、抵抗を別途用意する必要が有ります。
OLY00041_R
 私の場合、抵抗も持ってはいますが、定電流ダイオードも併用しています。
OLY00042_R
 半田 100均で売ってるところが有りますので・・・コレで十分
OLY00043_R

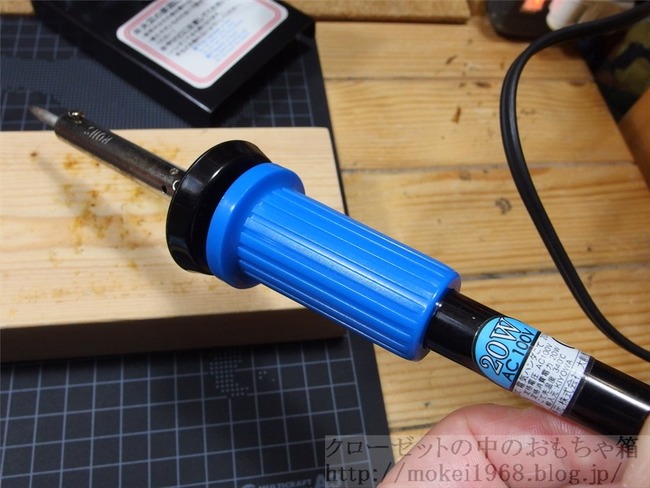

 ハンダゴテ 20Wで十分 ホットナイフでプラを切断したいなら、60Wくらいは欲しいですが、簡単な
ライトユニットなら20Wの方が扱いやすいと思います。
OLY00044_R
 ハンダゴテ台 簡単なモノで十分ですが、火傷や火災の原因に成るので、その点は注意が
はんだごては使用する前から温めておくことが必要です。高温で無いとはんだがすっと溶けて
くれないのと、先端が汚れていると溶けませんので注意が入ります。

テープLED 本来はこのまま使いますが、チップだけを使いたいと思います。
OLY00045_R
OLY00046_R

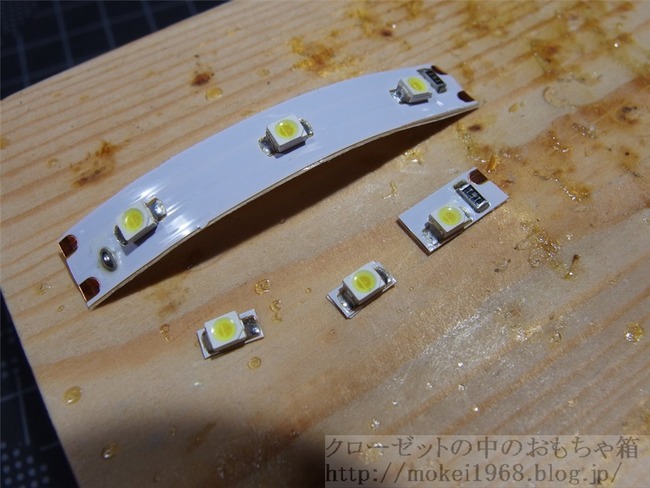

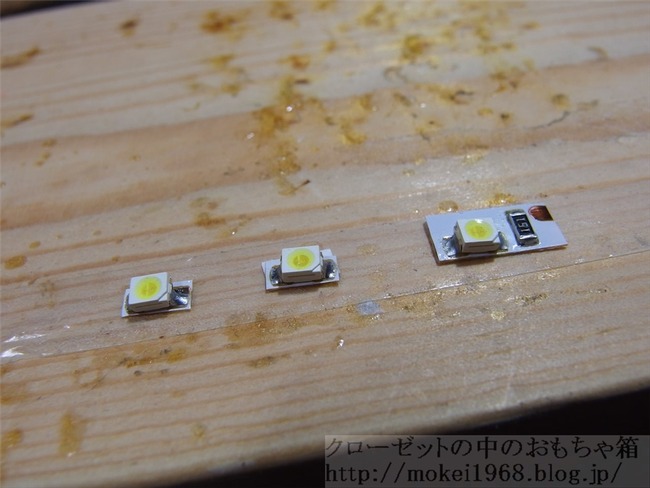

最小単位に切り出します。一番右側は抵抗付きにして、このまま使用出来るユニットとして
その他2つは別途抵抗か定電流ダイオードを付けて流用する場合に
OLY00047_R
この状態で点灯出来るように加工します。 作業し易いように両面テープの上に固定します。
カソードの方向等確認して下さいね 写真ではチップ右下側の切れ込みがカソード側

【チップLEDの場合裏側に接点があります、そこにはんだを載せるのですが、これがなかなか!
慣れないと加熱しすぎたりしてLEDを壊してしまいます。このテープLEDから切り出した状態だと
写真の通り、チップLEDの両端にはんだが有りますので、この部分にリードを取り付けるだけです
ので、作業性が違います。もっとももっと小さいLEDを使いたい場合は小さいチップLEDを使いますが】
OLY00048_R

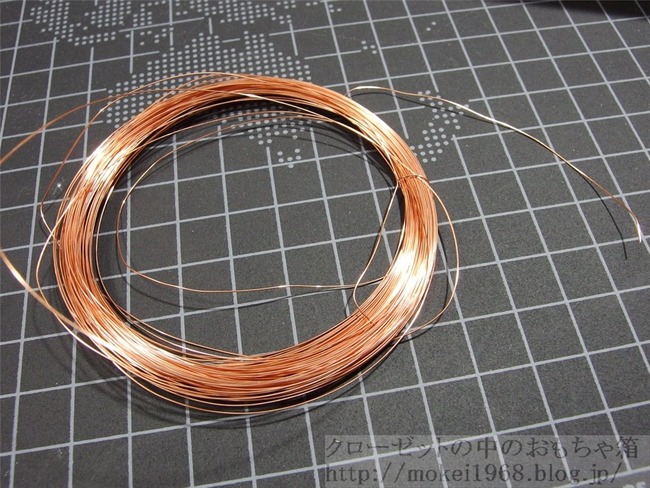

リード線はポリウレタン線を0.3mmくらいが使いやすいかな?
OLY00049_R

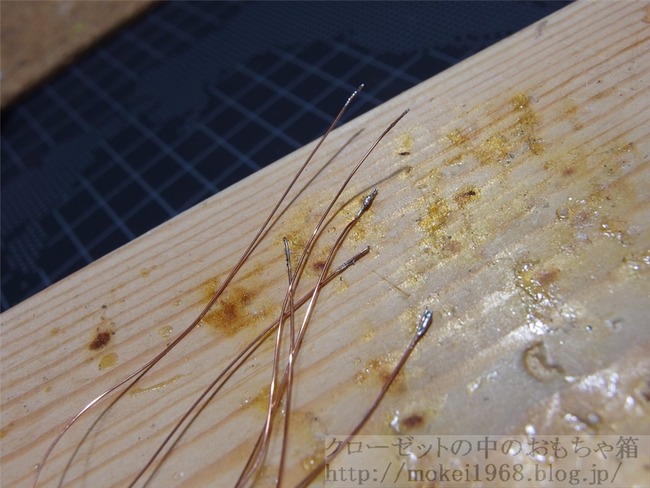

ポリウレタン線の端末を処理します。表皮にウレタン膜が有りますので、ペーパーでこそげ取るか、
半田を付けて導通出来るようにしておきます。
OLY00050_R
LEDの極性を確認してポリウレタン線をユニットにはんだ付けします。
抵抗付きは12V電源で点灯可能です。
OLY00052_R

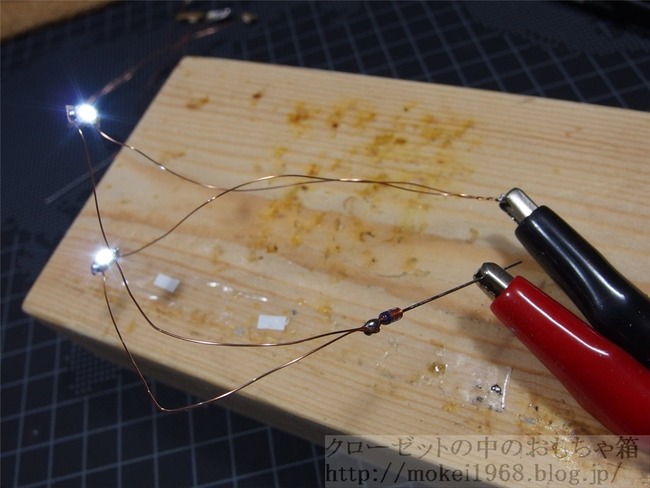

抵抗無しのユニットの方は定電流ダイオードを取り付けて点灯出来るようにしました
ブリッジダイオードを取り付けていないので、電気の極性は注意して下さい。
OLY00053_R
2ユニットを作って一緒に点灯テスト こちらは技MIXのアラド機が届いたら取り付ける予定です。
このライトユニットを応用すれば、Nゲージ鉄道模型の室内灯も作成出来ます。
OLY90007_R
OLY90008_R
OLY90009_R
OLY90010_R

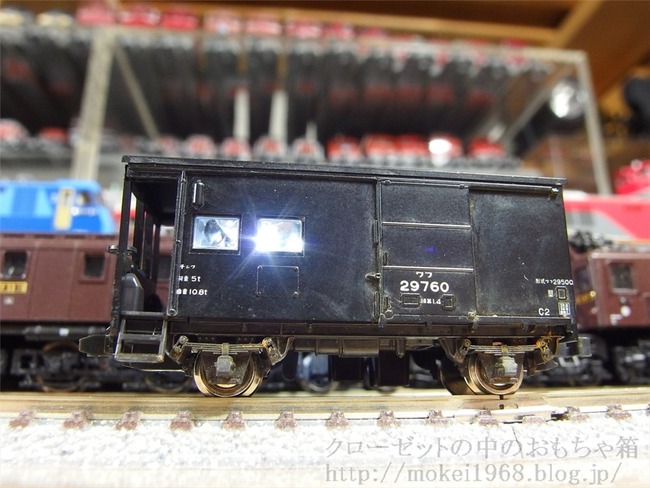

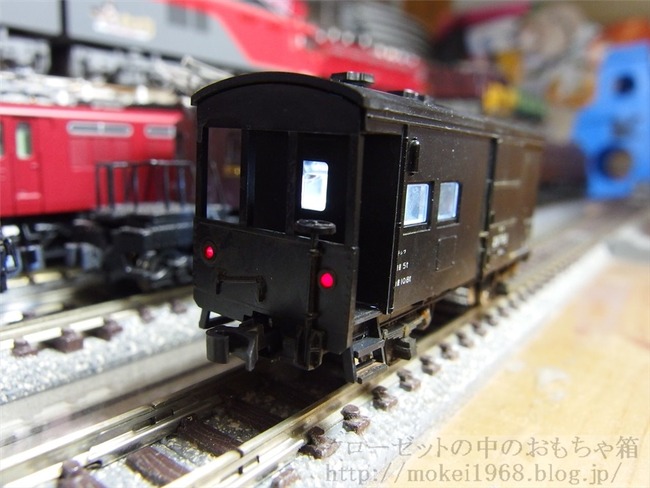

N[ゲージの緩急車に取り付けました。こちらの作業内容は
クローゼットの中の鉄道模型 緩急車に自作LED室内灯を取り付ける 先ずはワフから リンク
にて掲載しています。 鉄道模型の室内灯ですのでブリッジダイオード付きです。

OLY00054_R

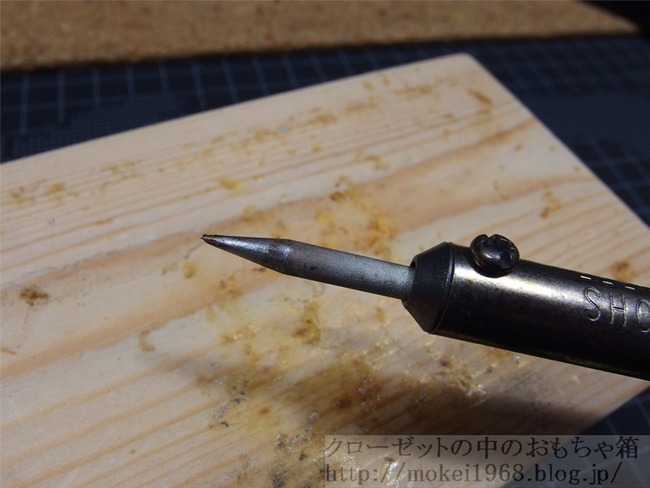

さて、半田ですが、作業をすると小手先が汚れてきます。こまめに綺麗にしないとハンダが上手く
溶解しないので、作業が終わったら
OLY00055_R
ペーパーを掛けて
OLY00056_R
OLY00057_R

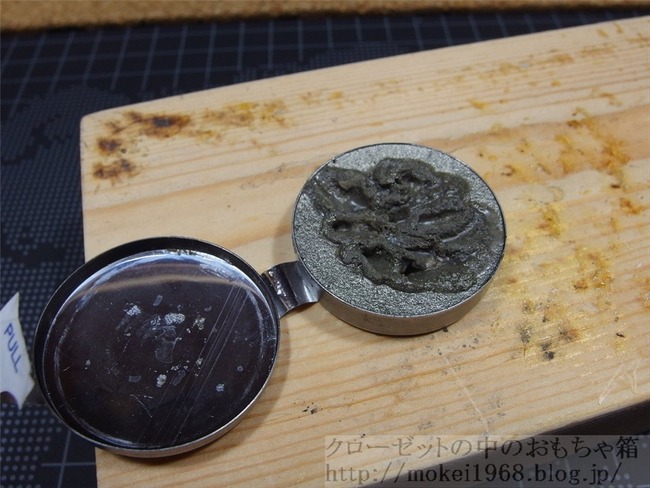

ハンダゴテのコーティング材を付けて綺麗にします。
これを怠っているとなかなかハンダが溶けないことがあります。
LEDなど、過度に温度を上げると壊れるので、ハンダ作業はある程度の速さも必要に成ります。
その時、小手先が汚れているとなかなか溶けなくて、長時間熱を加えてしまうことがあるので注意が
必要です。

【今回も改造に類する作業です、参考にし作業をされる場合、自己責任にてお願いします。
LEDの基礎的なことや抵抗の計算については、ご自分でご確認下さい。
安全係数等はご自身で判断願います、私がここで安全な製品の電圧や電流はと書いて
それを参考にして自作され不都合が生じても同じモノとは判断出来ない以上、私に責任を
求められても、私は承知出来ません、失敗したらそれはあなたの責任と言うことでご理解下さい。

また、以前にも問われたのですが、電気部品について使用している部品の定格を教えてほしい
とか、安全な容量計算はどの様にしてるのか?と問われましたが、私も電子部品設計の専門
では有りませんので、お答えは控えるようにしています。知人の電子設計をやってる方に
一応教えを請うて、部品選択しています。また、定格電流等は各店舗の部品閲覧で掲載
されていますので、確認を行って下さい。
正直、電子部品の設計者の方に安全係数について確認しても、二人共が違う答えを言われた
ので、正直私もどうなのかな?と思っているところがあり、それなら実地で作成して検証を
行うのが一番と考えており、自作した部品は全て点灯テストした後に取り付ける様にしています。】

【シーケンサなどの制御機器設計の方と電気配電盤関係の設計の方なので、意見が別れたのかも
しれませんがねー 高圧電気だと怖いですからねー まあ、DC12Vでも配線間違うと熱く成ります
からね~ 実際に取り付ける前に数分でもいいので点灯テストは必須です。】
