少し前にネットで見た動画で、これだねーと思ったのが 非接触給電です。



おばけパズル ホームページ リンク

おばけパズル様のツイッターアカウントページ

上のYouTubeの動画をたまたま拝見し、とても面白いなぁーと
おばけの目が、パズルのピースとしてハマった時に目が光る、反転させてもパズルとしても成立
するし、木の温もりもあって良さそう・・・で、反転してもライトが点灯する
あれ?なんで目が光るの?木製だよね~ 木のプレートを移動させると目が付いたり消えたり?
なぜ?という疑問から、ホームページを見ると、作成途中の写真が掲載されており、そこに
コイル状に巻かれた電線が・・・
そうか電磁コイルで給電しているのか?という発見をしました。

一応、以前から電磁誘導による給電方法と言うのは知っていましたし、スマホなどの非接触給電
も一般化して来ているので、これを模型に応用出来ないか?と考えては居ましたが、なんとなく
面倒そうだな~と考えて敬遠していました。

所が、サイトの写真を見ると、手巻きのコイル(失礼かも知れませんが、ご容赦を m(__)m )
を見て、これって出来るじゃないのか?
供給電源も12V以下の様だし・・・

とGoogle先生で調べると、出てきますねー 面白いもので
日本語で検索するより
Wireless electricity transmission circuit
と検索して見ると、出てくる出てくる 面白そうなのが

で、手っ取り早く乾電池でテストしている方の動画を見つけて、私も挑戦して見ました。

※ここから先は、自己責任で行ってください。
事故や怪我の無いように配慮をお願いします。
また、写真の都合上、実際にテストした状態と異なる部分があります 注釈有り

今回は、原理や仕様については回答出来ません、ホントに初めて実験するので、その辺りは
各自、ご自分でお勉強してください ここは逃げます!(笑)

OLY70145_R

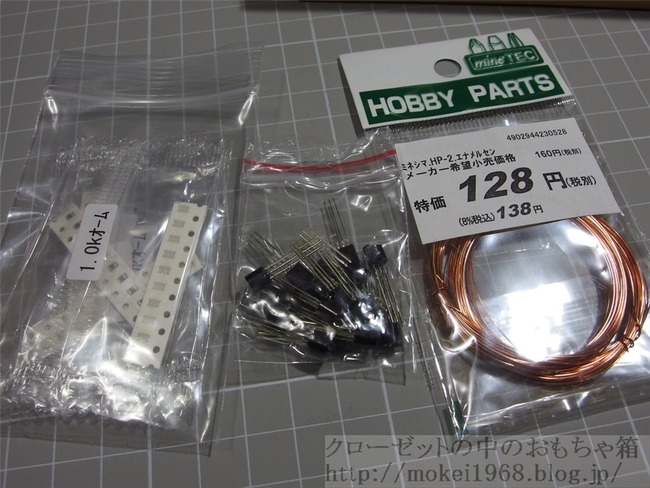

家にある物で先ずはテストしたいと思います。(最初家にあるトランジスタ使ったら煙出たので・・・要は
結線を間違えてたのと電圧間違えたので、焼ききっちゃいました で急遽手配)
OLY70146_R
構造は簡単です。 何を使っているのかもググってね~ いつもなら書きますが、今回は逃げます
 【電池直列で3.0Vになってますが、これ間違いです、1.5Vにてテストしました
 以下の写真も実際は1.5Vにて行って下さい】

OLY70147_R

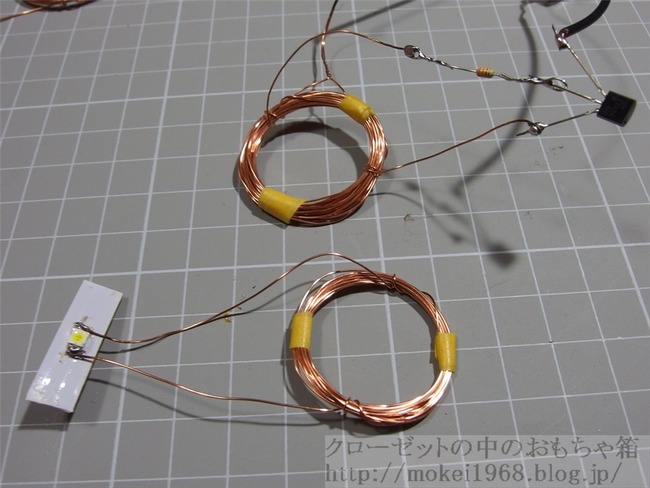

送電側のコイルと受信側のコイル、点灯用のLEDを取り付け
この辺りの配線図等もGoogle先生に聞いてください、いろいろ有りますので
OLY70148_R

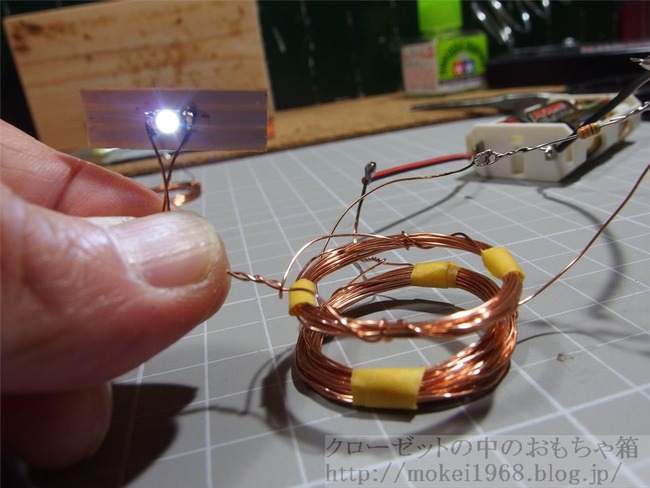

点灯テスト ご存知の通り エナメル線は被覆があるので、単に接触していても通電しません。
OLY70149_R
ずらしたり
OLY70150_R
空中に持ち上げても、給電出来ています。
OLY70151_R

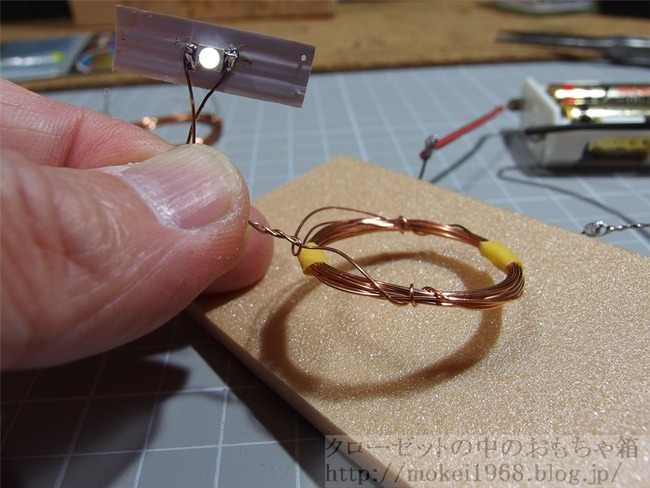

送電コイルと受電コイルの間に発泡シート7mm厚くらいを差し込んでも点灯します。
OLY70152_R
間に非磁性体の遮蔽物を入れても給電できる事がわかります。
OLY70153_R
こうやって非接触で給電出来るのはとても面白いですねー

一応、非接触で給電できる事が確認出来ましたので、一旦ここまで つづく

原理などは文献を読んで、ふーんという感じですので、これを他人様に説明出来るほど、論理的に
まとまっていませんので、その辺りは各自で調べて下さい。
ですから、今回は何を使用しているとか、部品の仕様は書きませんので・・・よろしく!

くどいようですが、電気を使っての実験ですので、参考にする際は、安全に配慮の上行ってください。
自己責任の上で、実験なりテストを行ってください。


この場を借りて
今回、上記電磁誘導給電について、ツイッターで おばけパズル様 からいろいろとご助言を頂きました
有難うございました。
拝見したツイッターや動画、HPの写真を元に素晴らしいヒントを頂けましたことを感謝申し上げます。
また、いろいろとやり取りをさせて頂くことで、色々なヒントや方法を学ばせて頂けました。
とても新しい発見が出来ましたことを嬉しく思っています。
こちらの実験を元に、私の思い描く物が出来ればと思います。

改めて、有難うございました。
