鉄道模型 Nゲージ 室内灯自作 テープLEDを考える Vol.3
テープLEDを車両に組み込んで見たいと思います。

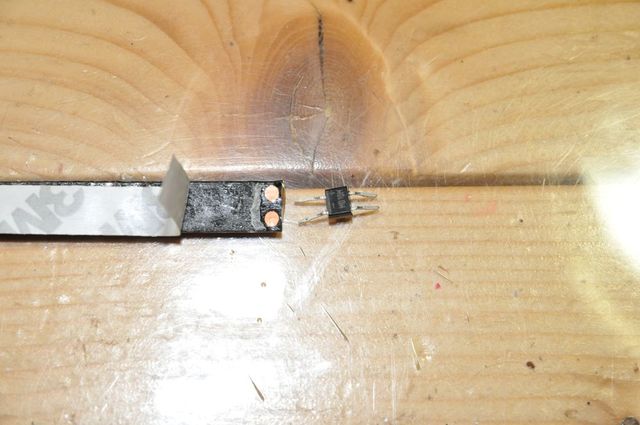

先ずは、小型ブリッジダイオードをテープLEDの極性に合わせて半田付けします。
やっぱり、先の細いハンダゴテを購入して置いて良かったです。

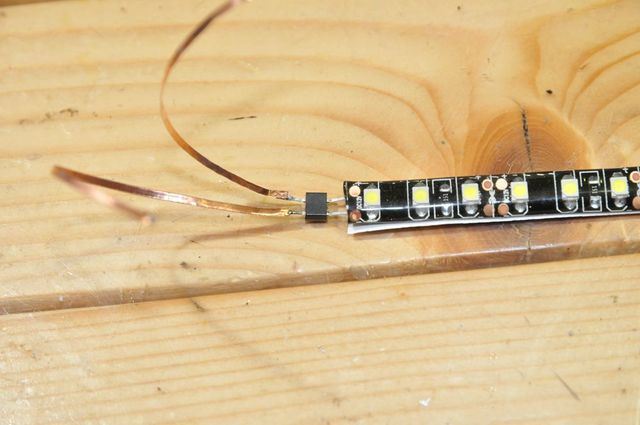

ブリッジダイオードの反対側に今回は直接、給電板を取り付けました(暫定的にテストなので)

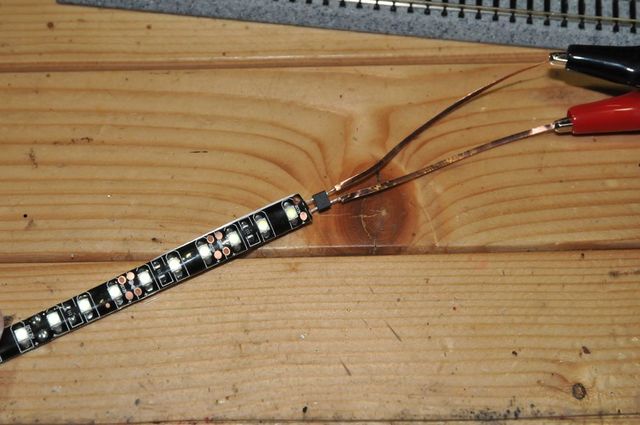

この状態で、通電テスト コントローラーの前後切り替えをして、どちらでも点灯するのを確認しました。

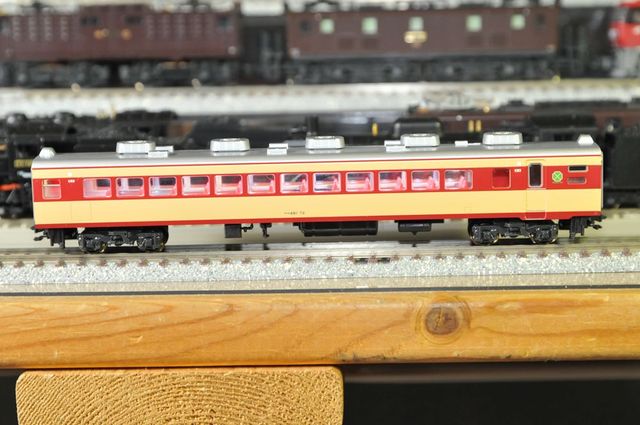

KATOの485系300番台のサロに取り付けて見たいと思います。
天井面にテープLEDの両面テープを使用して取り付け、電極を車体側の給電部分に潜り込ませました。

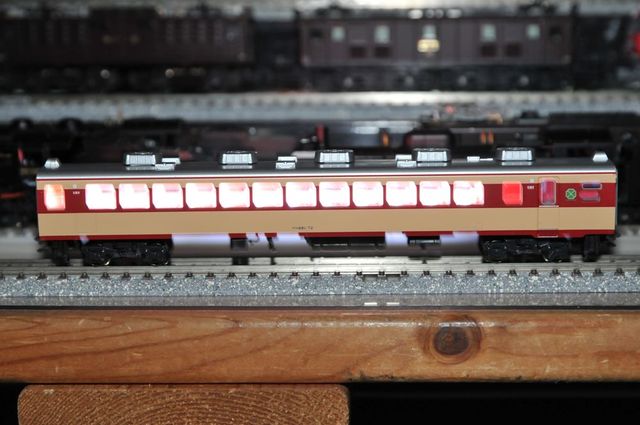

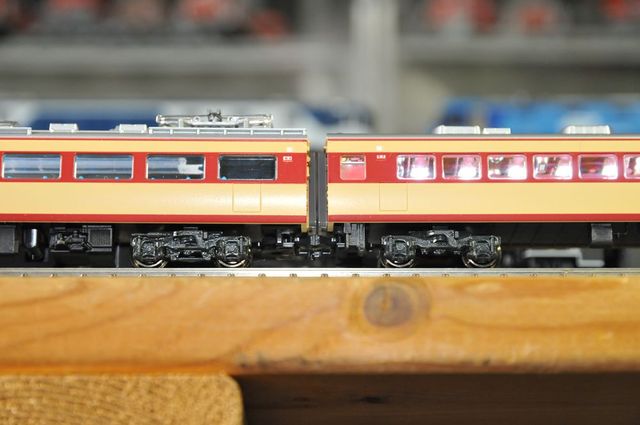

周りが明るい状態ですが、良く明かりが付いているのが分かります。
周りをくらくしました、スロー撮影なのでぶれてますが、室内全体に明かりが回っています。

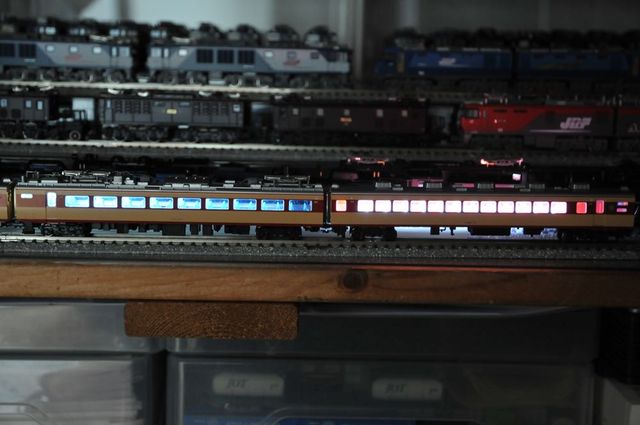

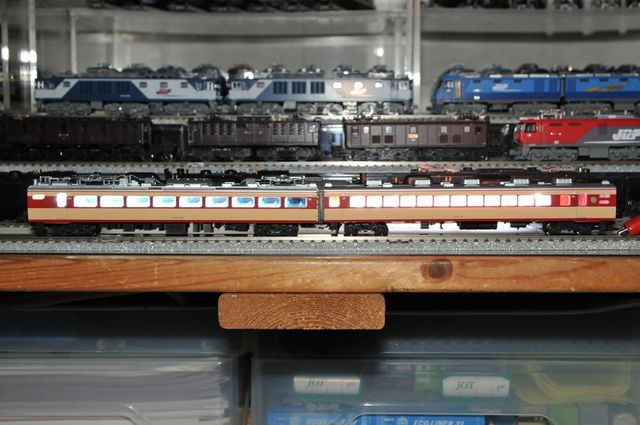

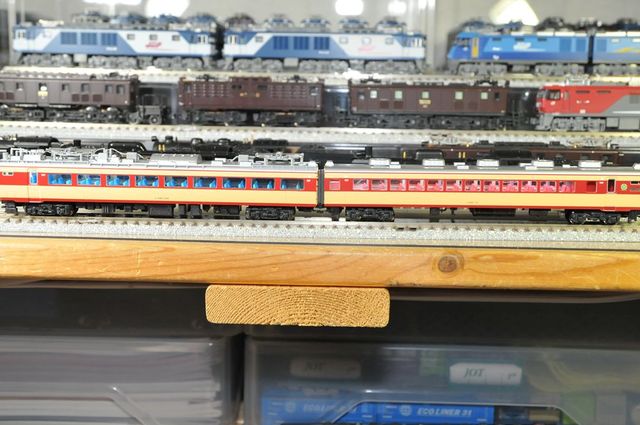

以前に砲弾型LEDとアクリル棒を使用した車両と並べました。
流石にテープLEDは全体的によく光が回っているのと明るいですね
(車内の座席の色の問題もありますね 赤いサログリーン車とブルーのモハ一般車の違い)

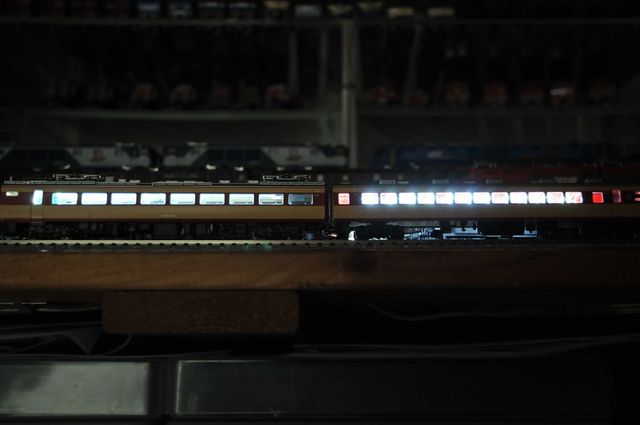

暗くしての撮影
明るさは十分ですね、抵抗を入れるか、マスキングテープで少し遮光するか?
一つは、下から覗きこむと、テープLEDのチップ部分がかなり目立ちますね
最も、こんな下から覗き込むことは少ないのですが、マスキングして少し光を拡散した方が
いいのかもしれませんね

今回のテストで気になったのが、砲弾型LEDの車両とテープLEDの車両で、コントローラーからの
電圧に寄って、輝度が違います。

砲弾型LEDには定電流ダイオードを組み込んでいるためか、低い電圧からでも結構明るく光
ますが、テープLEDはある程度電圧を上げないと輝度が上がりません。

この辺も、テープLEDに定電流ダイオード(CRD)を取り付けて見て確認して見たい所ですね

最も、走行時の電圧では問題無いレベルですので、低速時には砲弾型の方が有利そうです。
時間を見つけてテストして見たいと思います。

使用したテープLEDこちら


その他、使用出来そうなもの、幅も8mmです。
