Nゲージ鉄道模型 TOMIX 113系2000 新旧仕様に自作テープLED室内灯を組み込む
先般導入しました、TOMIX113系2000に自作テープLED室内灯を組み込みます。

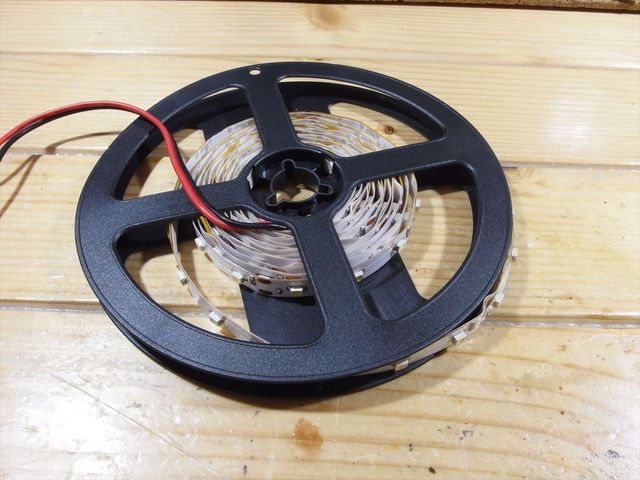

使用するテープLEDは5m300灯付きのタイプです。
安くて重宝します。

ブリッジダイオードはあるのですが、10μFのコンデンサが13個のみです。
今回、TOMIX製は新規導入が6両と旧製品が4両ですが、KATOの113/115系が8両あり
これらを同じ仕様にしたいと考えると、コンデンサが足りません。
寄って、今回はコンデンサ無しで組んでみます。
ちょっとちらつきが気になりますが・・・手配はまた後日にしたい思っていますので・・・

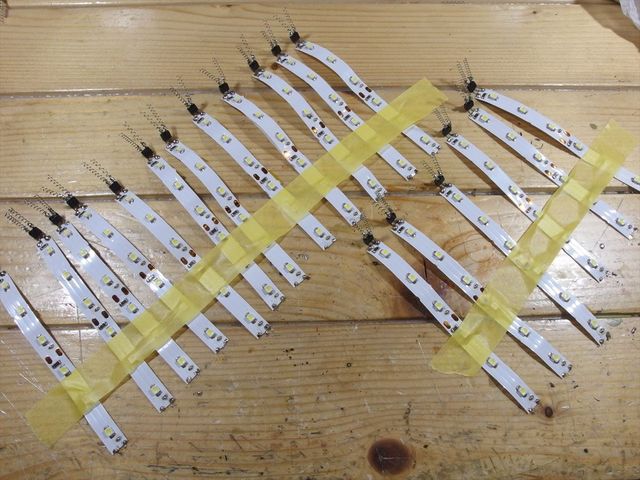

取り敢えずテープLEDを2ユニット一組10cmで切断しブリッジダイオードを取り付けます。

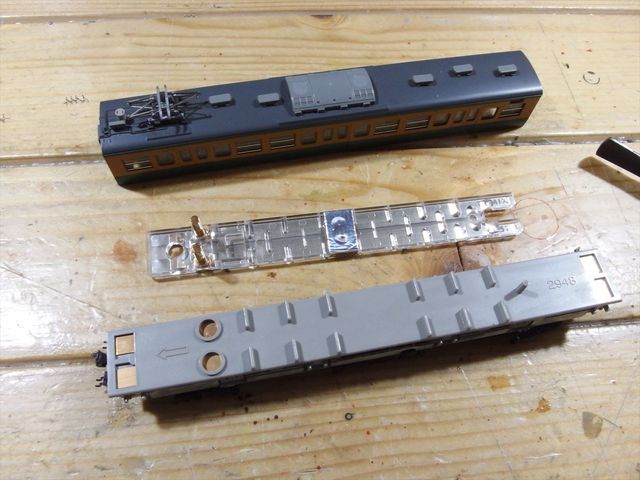

旧仕様の製品は純正の電球室内灯を入れていました、こちらはコレにてお役御免です。

今回は簡単に載せることを主眼にします。車体にある銅版が見えている部分に接点用の
銅板を切って差し込みます。

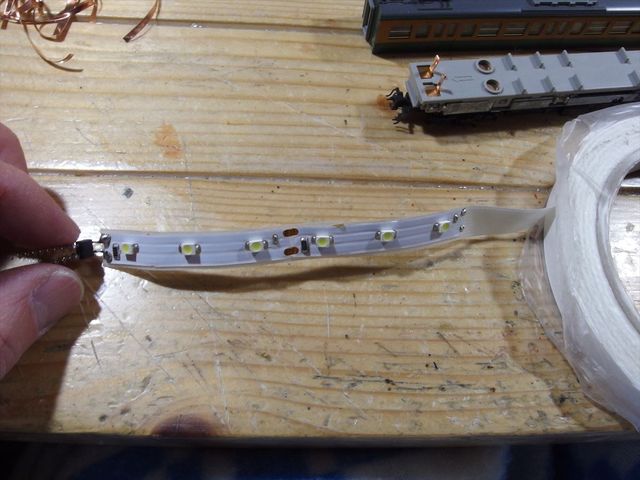

大変重宝しているテープLEDですが、両面テープの粘着性が少し弱いので、別途強めの
テープLEDを重ねて貼ります。

テープLEDをボディ天井面に貼り付けます。
後は、点灯テストを行い、走行テストです。
走行テストは動画にて確認下さい。
集電性が新旧で異なるため、旧仕様の方が室内灯のチラつきが少し気になります。
こちらはコンデンサが必要に感じます。
一方、新仕様は無くても良さそうな感じでは有ります。
コンデンサだけであれば簡単に取付出来ますので、また改めて考えたいと思います。
使用したテープLEDはこちらです。
以前から使用しているモノで重宝しています。
円が安くなっているので、何時までこの値段ですかねー
何本か纏めて買っておこうかと思っています。
