以前から、何度か質問を頂いたSCX10のホイルベースの調整方法について
再度まとめます。
以前、もう3年前ですが、次のリンクページで紹介しています。
SCX10 ホイルベースを短縮する リンク
このページだけではなかなか理解が難しい様なので、追記致します。

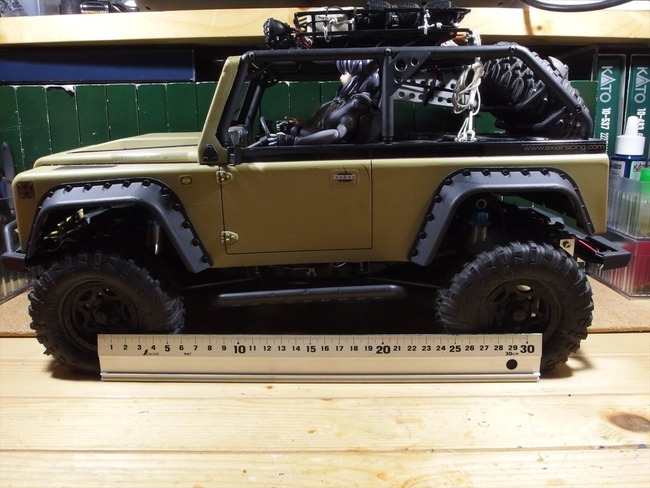

ほぼホイルベースはノーマル状態のディンゴです。
ホイルベースとしては298mm程度あります。ディンゴボディであれば問題ないホイルベース
コレに対して RC4WD社から出ているディフェンダーボディ(レキサンもプラ製も両方)の場合、RC4WD
のホイルベースよりSCX10は長いため、ホイルベースを短縮する必要が有ります。

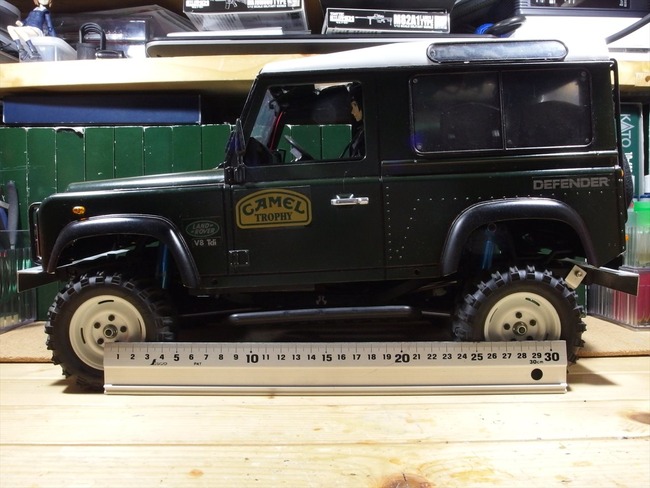

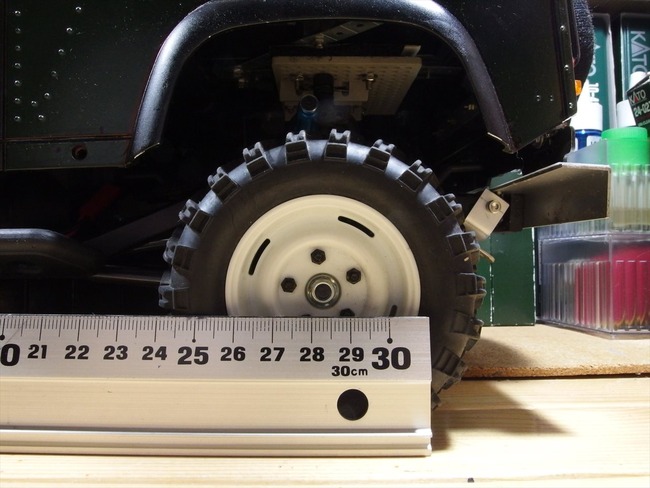

上のディフェンダーでは283mm程度に短縮しています。ノーマルに対して約15mm程短いホイルベース
です。
比べるとこんな感じです。
では、どうやっているのか?
ノーマルサイズのリンクです。下側のリンクは純正のまま、上側は私の方で標準のY字の部品が嫌だった
ので、自作のリンクに交換はしていますが、標準の長さのままです。
こちらは短縮した方です、アッパー、ロアリンクともに短縮しています。
尚、今回はリア側のリンクのみ短縮しています。
ディンゴ側のフロントリンク アッパー側は私の自作 ロアは標準
ホイルベース短縮した方のフロントリンク ロアは標準アッパーは自作です。
このリンクアームの作成方法は次の通りです。
用意するのはこちらです。
タミヤCR01用のリンクです。アッシー部品でタミヤ模型か町のタミヤRC取扱店で取り寄せ出来ます。
タミヤ CR01 組み立て説明書 BC7✕6本 BC8✕2本のセット品 19808190
上の写真はBC8の短い方です、実際に使用したのは長い方のBC7 今回は撮影用に余っていたBC8を
使用して撮影用に作っています。

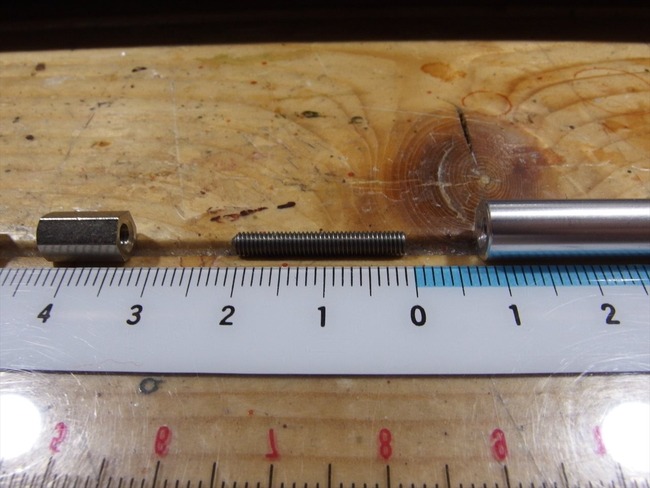

ホロービス M3✕20mm
Amazonにイメージ画像がないので、ハッキリしませんが、品名サイズ的にはこれが該当するはずです。
私はホームセンターで現物確認して購入しました。

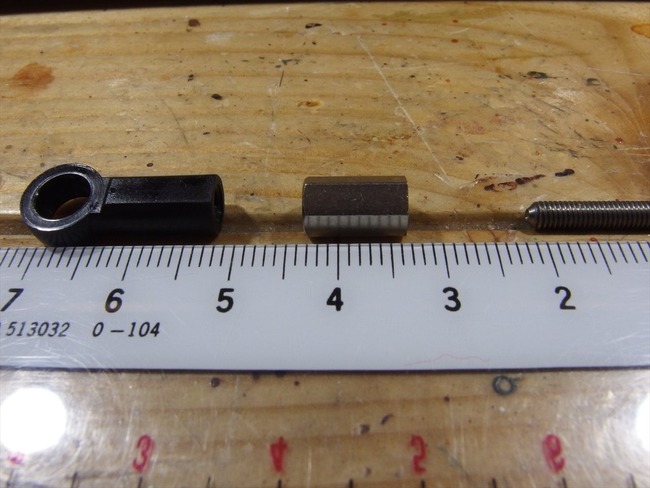

継ナットとか長ナットと呼ばれるナットです。長さ10mm ビスはM3対応です。
こちらもAmazonで購入出来ます、サイズの指定注意です。私はホームセンターで購入しました。

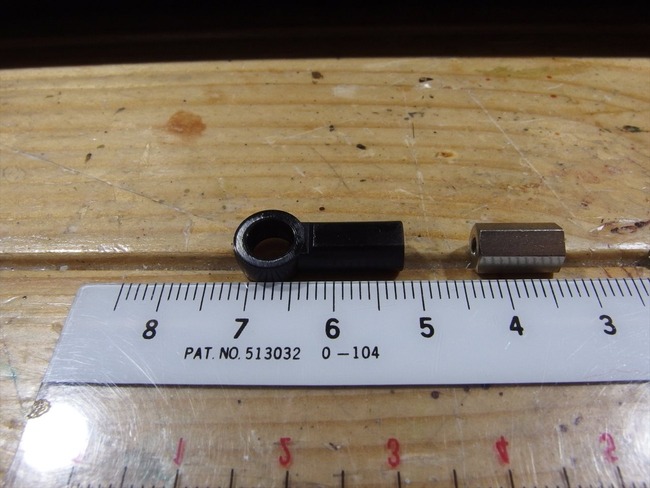

タミヤではアジャスターって書いてありますね、リンクエンドの方が分かりやすいですか?
SCX10に付属のものを使用します。
組み付けます、アジャスターにホロービスを5mm程差し込む

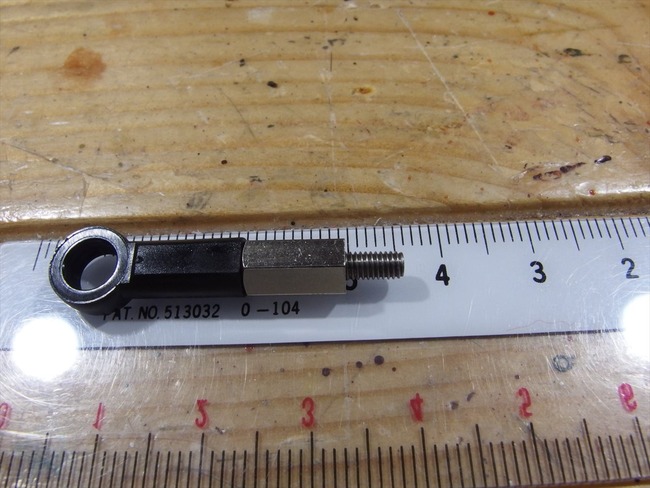

長ナットをホロービスに取付ける
リンクアームをねじ込む
反対側はアジャスターとホロービスだけで取り付けます。勿論長さ調整したい場合は両端ともに
長ナットを入れてもいいですし、微調整にナット(一般的な)ものだと2~3mmくらいの調整が出来る
写真枚数が増えるので、一旦終了して、続きます。
後編へ続く
