先日入線しましたKATO 阪急電鉄9300系に、テープLEDを用いた室内灯を取り付けます。
【本日の内容は改造に成ります、ここで記載している内容は私の環境下で安全に配慮して実施しております。
参考にして頂く場合は、自己責任にて行ってください、メーカーの保証外になる作業ですのでご注意下さい】

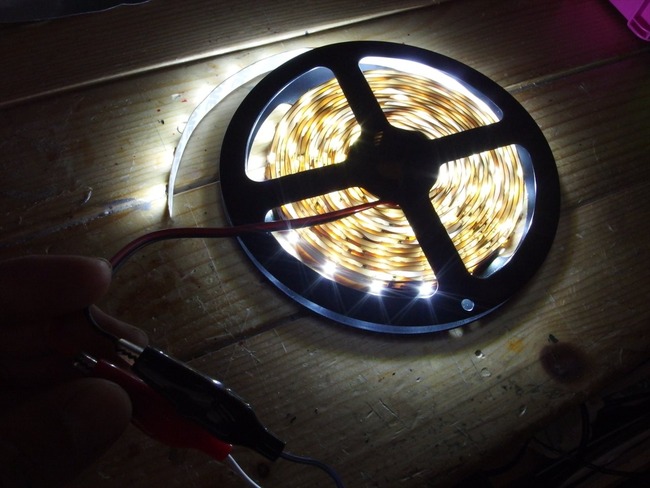

用いるのはAmazonで購入していますテープLED ホワイト 5m300灯タイプ 約500～800円位のものです。

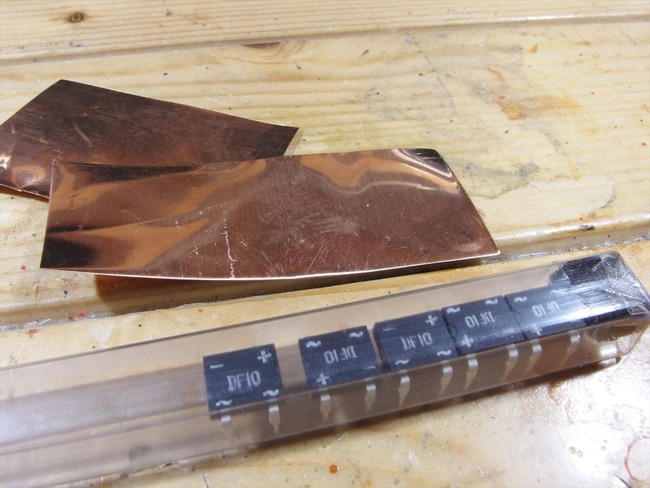

使用する部品はブリッジダイオードと銅版のみ
テープLEDを2ユニット毎に切断、全長10cmにて使用。またこの時に両面テープの粘着性が悪いので
もう一枚、強力なタイプを貼ります。
今回16両に取り付けます。流れ作業で行えるようにします。

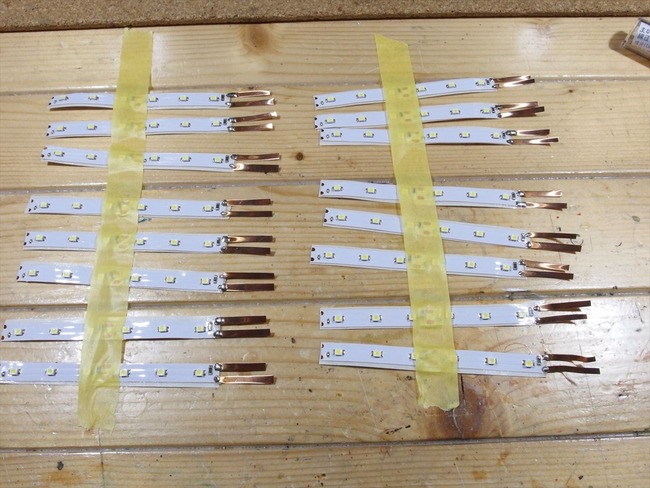

給電側に銅板を切り取り、写真の様にハンダ付けします。
今回はなるべく簡素化して行います。

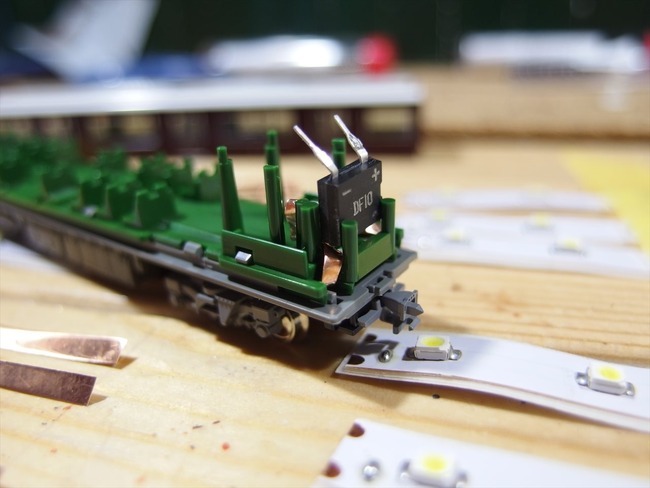

車体側の室内灯給電部分に銅板を入れリードを作ります、室内灯取付位置にブリッジダイオードを
差し込みます。この大きさのブリッジダイオードは丁度いい大きさです。

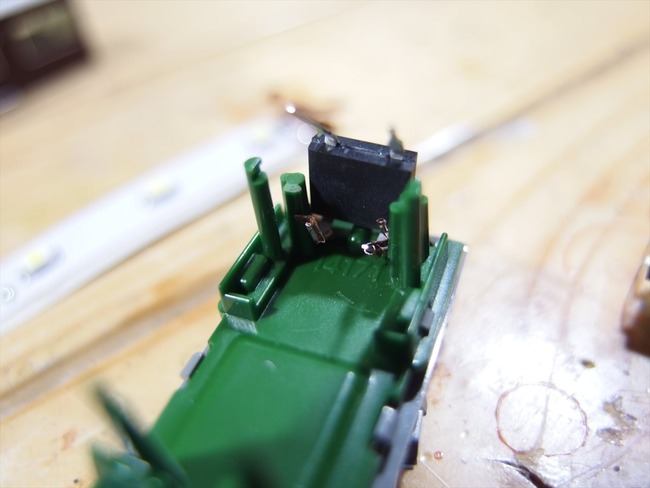

こんな感じになります。
今日はここ迄、続きます。
