ラジコン用ヘッドライト、テールライト用及びハザードランプ 購入と発光/点滅テスト
アキシャル レイス用に部品を購入

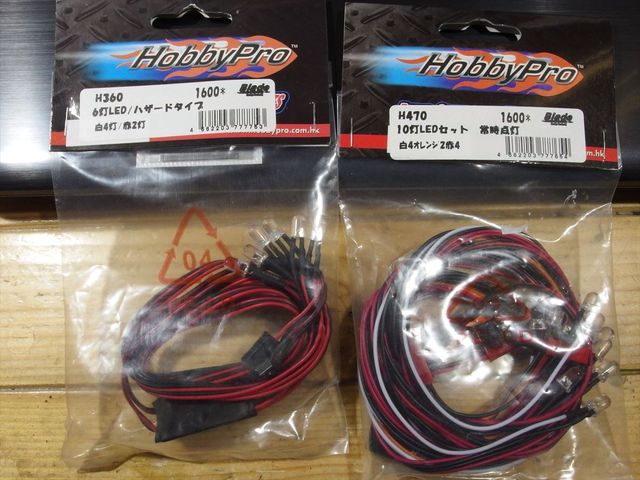

ヘッドライト等用のラジコン用LEDライトユニットを買って来ました。


ハザードタイプ6灯 白4 赤2タイプ

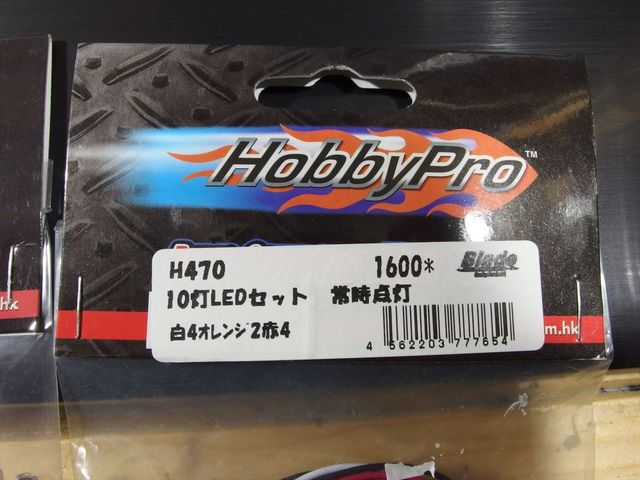

ヘッドライト、テールライト用の10灯付き 白4 オレンジ2 赤2の常点灯タイプ
点灯の確認をします。ちょっと面倒なので、簡単にテストします。


ハザードタイプの方です。こちらは全部全てが常時点灯することは有りません。定期的な
周期で全てのライトが同時に点滅します。
ボダンを押す回数で点滅の間隔がゆっくりからかなり早い点滅に変化します。
今回は、アメリカのパトカー風にしたいので、アメリカのパトカーの様にヘッドライトが
点滅するような形にしたいと思っています。
白4灯ですのでヘッドライトは点滅するのと常点灯を組み合わせる形が出来ると面白そうです。
赤は後部で点滅かな?

こちらは全部点灯するタイプの常点灯です。
白4灯ありますので、ヘッドライトと屋根上の補助ランプに
オレンジはフォグにして、赤はテールランプですね
検索でラジコンにLEDを取り付ける場合、電源をどこから取るのか?
というのがあります。
ラジコン用のライトユニットとして、販売されている場合、BEC端子から給電
出来るようになっており、受信機の空き端子の部分から取れます。

ちょっと古い受信機ですが、ESCからとサーボ用にBEC端子を挿し、ひとつは余りますので、
ここにLEDに付属する端子を差し込みます。

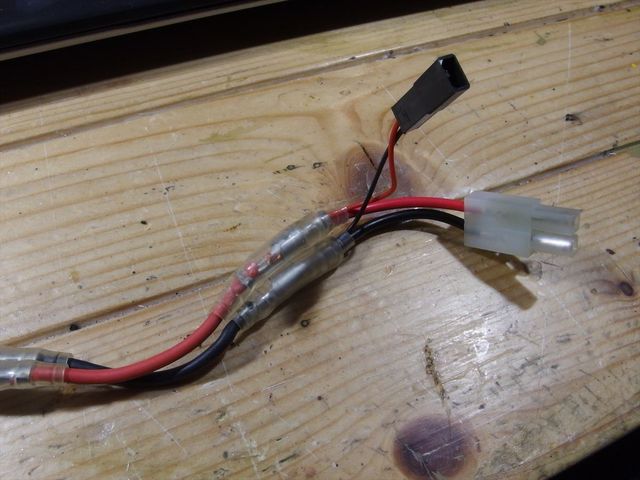

別にBEC端子を使用している場合は

バッテリーのケーブルから分岐させ、その先端に使用するライトユニットの端子をはめます。
ラジコン用の電源は7.2V程度ですので、乾電池やボタン電池でも点灯させることが
出来ますので、搭載する車両にスペースがあるのなら、別にバッテリーを載せてそちらから
給電することも可能です。
ギボシ端子等を使って電池ボックスから給電したり、走行用のバッテリーから分岐線を
作って給電してやれば問題なく使用出来ます。
但し、電気のプラス・マイナスを間違わないように取り付けて下さい。
