Nゲージ鉄道模型 常点灯化とちらつき対策 コンデンサ容量0.033μF KATO 2014年製ED75 1000番台

昨年リニューアル販売されたKATO ED75です。
ノーマル状態では、常点灯は出来ませんので、コンデンサを換装します。

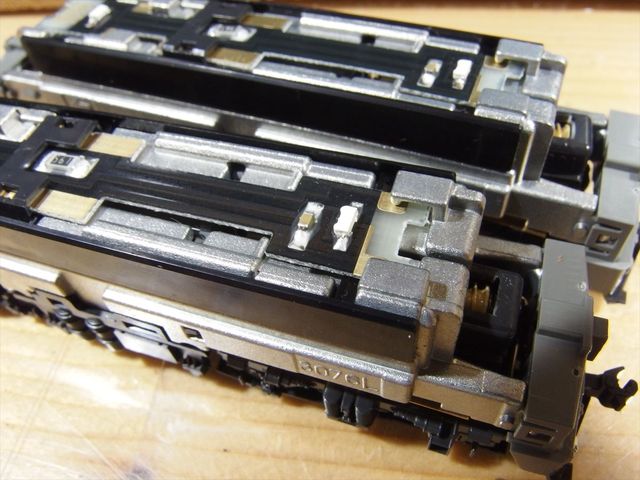

ボディをはずしました、この状態で二両を並べると、モーターの磁力でくっつきます。
以前の製品でこんな風になる車両は無かったので、新しい製品はモーターが
変わったのでしょうか?
LEDの基板については、昨年末に同様のコンデンサ交換をした、リニューアルEF65 500
と似たものです。

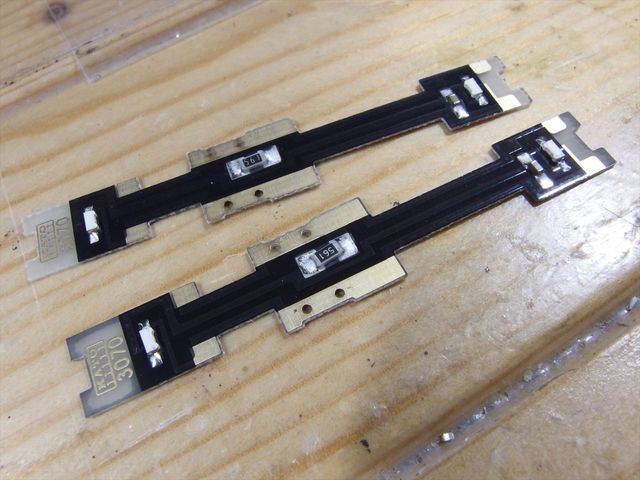

基板を取り外します。
コンデンサは決め打ちで0.033μFにします。
コンデンサを換装しました。

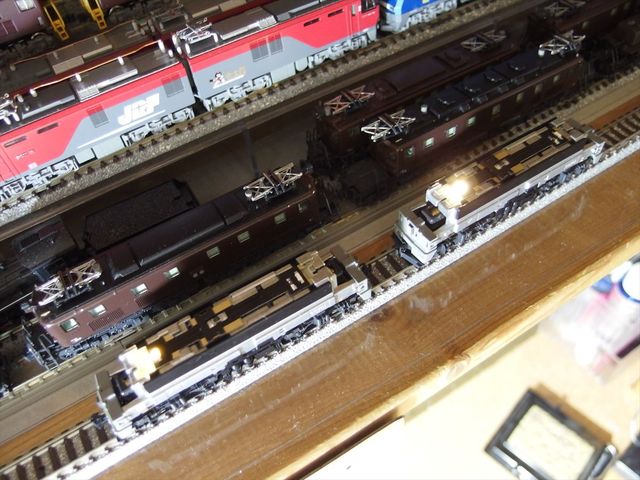

常点灯成功です。チラつきも抑制されていると感じます。
ただ、コントローラーの遊びが少ないように感じます、出来ればもう少し容量を少なくした
方が良いのかも知れません。
ただ、そうなるとチラつきが目につく様になると思いますので、最適な値は実験が必要になると
おもいます。
ただ、今回はこのままにします。

モーターが変わっているので、この様な結果なのか? ボディ長が短いが為なのか?
なにが原因で、0.033μFでは難しのか?原因はわからないですねー
ただ、実用レベルでは有りますので、今回はこのまま使用します。

動画は次の通りです。
