ラジコン タミヤ CR-01 再生と改造 その3です。
前回、オイルダンパーを固定する為の部品が無いため、ホームセンターでラック等を固定する
金属金具を購入して来ました、締めて320円程度でしたので、よしとしましょう。

金具なしの状態でリンクを一番下の位置にした場合、オイルダンパーの位置はここになります。前輪側

同じく、後輪側

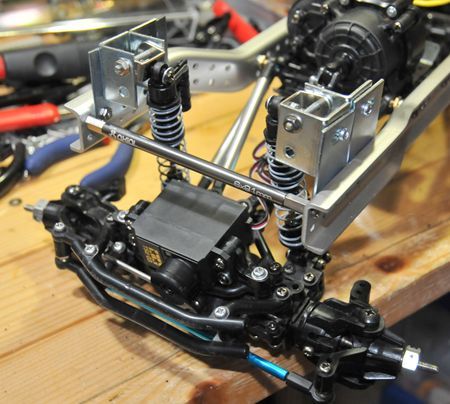

で金具を組み合わせて取り付けました。防弾板の様な感じになっていますが、ダンパーは上下動する為、
強度を持たせる為にこんな感じになりました。

一つのダンパーに平板を2枚とL字金具を2個使います。
この固定をする上で、フレームの一番外側の位置を固定する為に、左右のフレームの間にSCX10のリンク
アームを入れ固定しました。最初は次のリア側と同じ様に標準のモノを長ナットを使って固定しましたが
リンクの上のサーボが、上下動の際に当たるので、細くしました。

リア側です。もともとのフレーム間を固定するパーツですが、左右が開いているので、長ナットを使って
固定しました。

全体です。
今日はここまで、車体はこれでほぼ出来たと思います、次はバッテリーと受信機、ESCの取り付け部分
ですね、続きます。
